반전기
포팅거 반전기 |
HIT 6.61 |
HIT 6.69 |
HIT 8.81 |
|---|---|---|---|
|
작업폭(m) |
6 |
6.85 |
7.81 |
|
필요 마력(HP) |
40 |
45 |
65 |
Hit 6.61은 농부들이 작물 수확량을 향상시키고 업무 부담을 줄일 수 있는 신뢰성 높고 효율적인 반전기입니다.
- HIT 6.61은 6개의 로터로 최대 성능을 발휘할 수 있도록 최적화되어 있어 매우 효율적입니다
- 견고한 구조와 고품질의 재료로 만들어져 오랜 시간 사용할 수 있습니다.
- 높이와 로터의 각도를 조절하기 쉬운 간단한 조작 장치를 갖추고 있어 사용하기 쉽습니다.
- 다양한 작물과 함께 작동할 수 있도록 설계되어 농부와 농업 종사자들에게 다재다능한 도구가 될 수 있습니다.

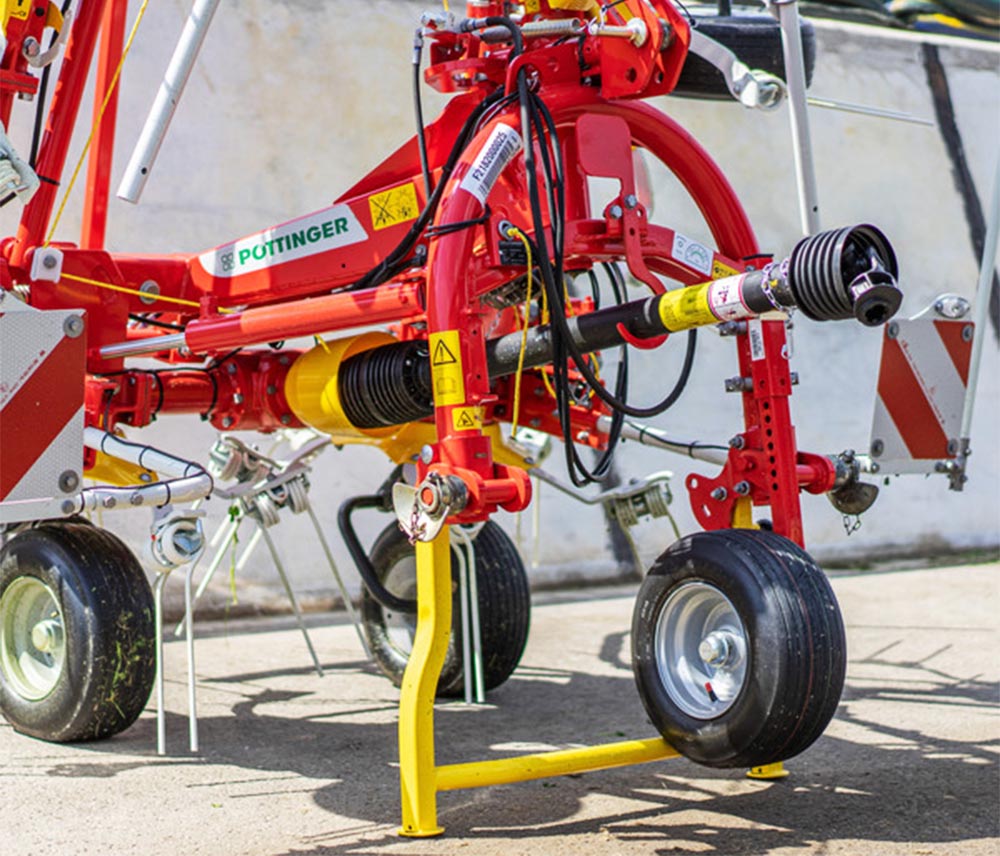

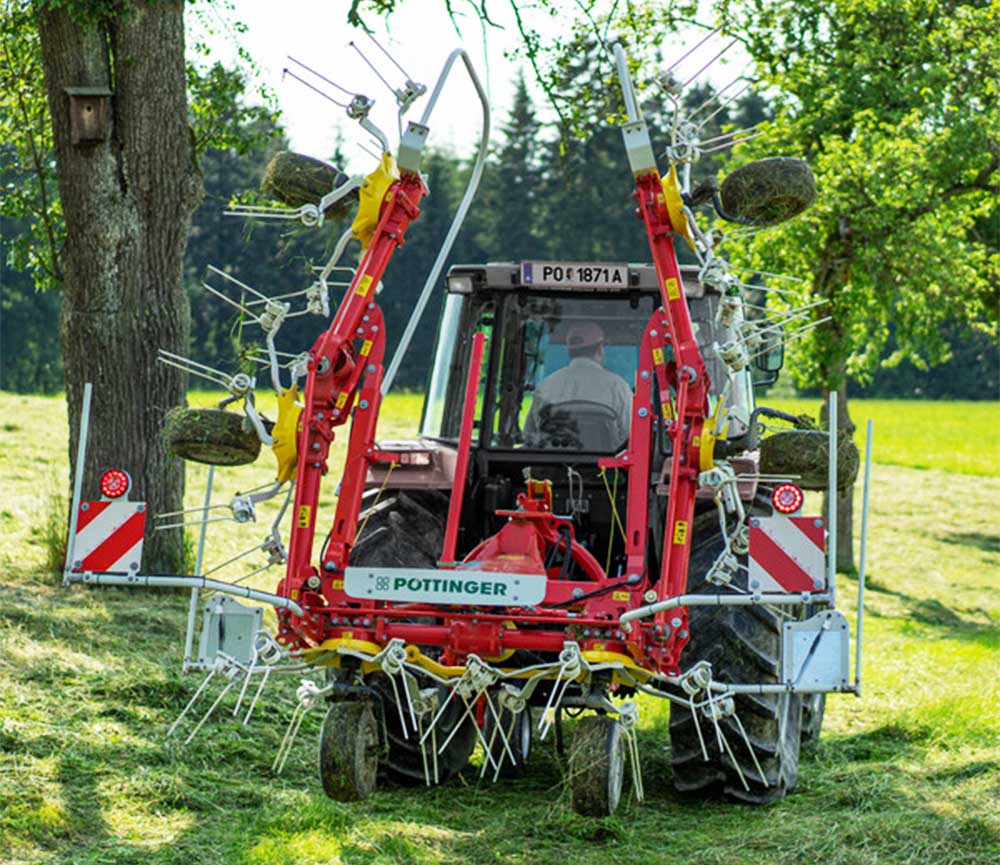

6개의 로터 장착 반전기
- HIT 6.61 – 로터 직경 1.30m 작업폭 5.75m

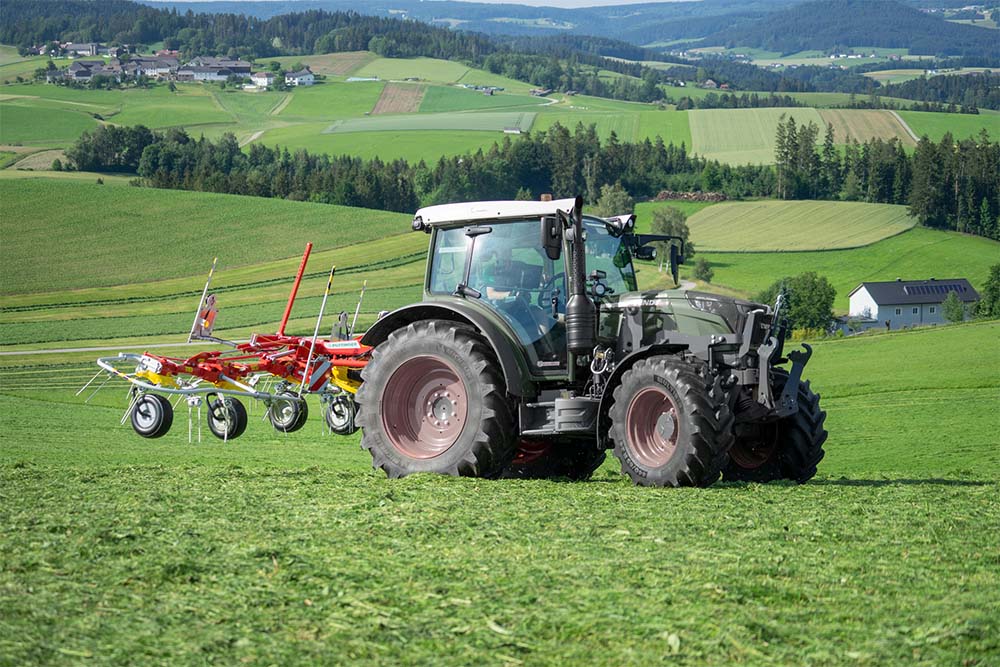

로터 직경이 작아서 헤드스톡 길이가 짧은 편. 무게중심이 트랙터에 가까워져, 더 작은 트랙터와도 호환해서 사용할 수 있습니다. - HIT 6.69 – 로터 직경 1.42m 작업폭 6.69m
더 넓은 면적에서도 뛰어난 테딩(건초 등을 펴서 말리는 작업) 품질을 제공합니다. - 기계식 스태빌라이저 스트럿 – 중앙력을 높여줘서 경사진 곳이나 불규칙한 지형에서도 안정적으로 작업할 수 있도록 도와줍니다. 하트 모양의 피벗 핀이 중심을 잘 잡아주는 역할을 합니다.

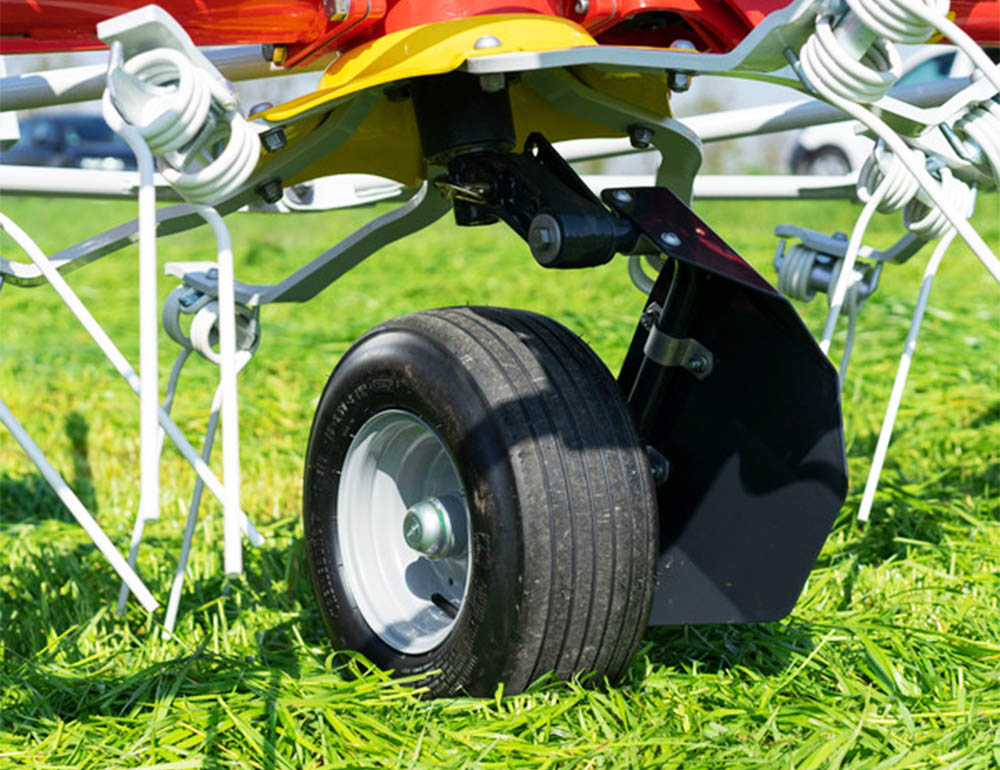

- 지면의 상태에 관계없이 부드러운 주행을 보장하며, 작물을 보호하는 대형 16 x 6.5-8 플로팅 타이어가 장착되어 있습니다.
- 또한, 각 바퀴에는 랩핑 방지 기능이 있는 커버를 추가로 장착할 수 있는 옵션이 있습니다.
- 작업이 끝난 후에는 PTO 샤프트 홀더가 있는 편리한 장착 시스템 덕분에 간편하게 장비를 부착할 수 있습니다.

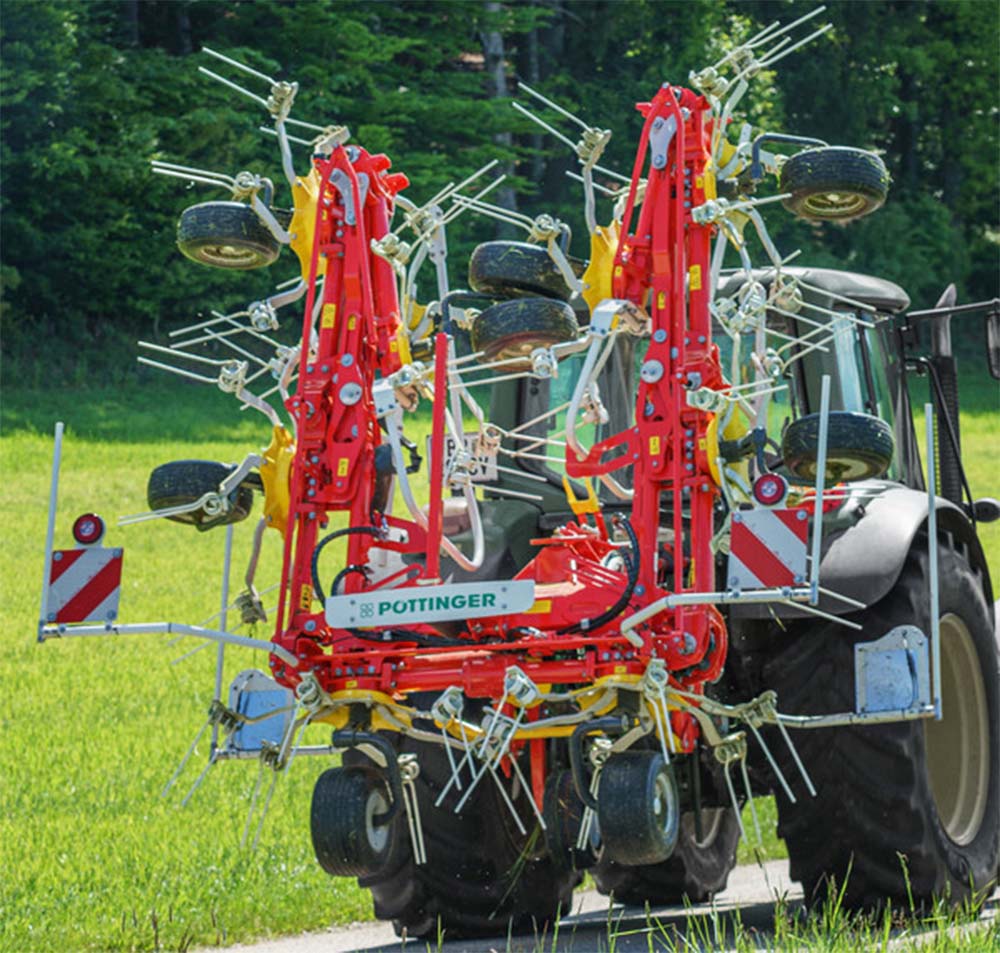

- 유압식 로터 접이식 시스템으로 트랙터 좌석에서 쉽게 접어서 안전하게 운반할 수 있습니다.

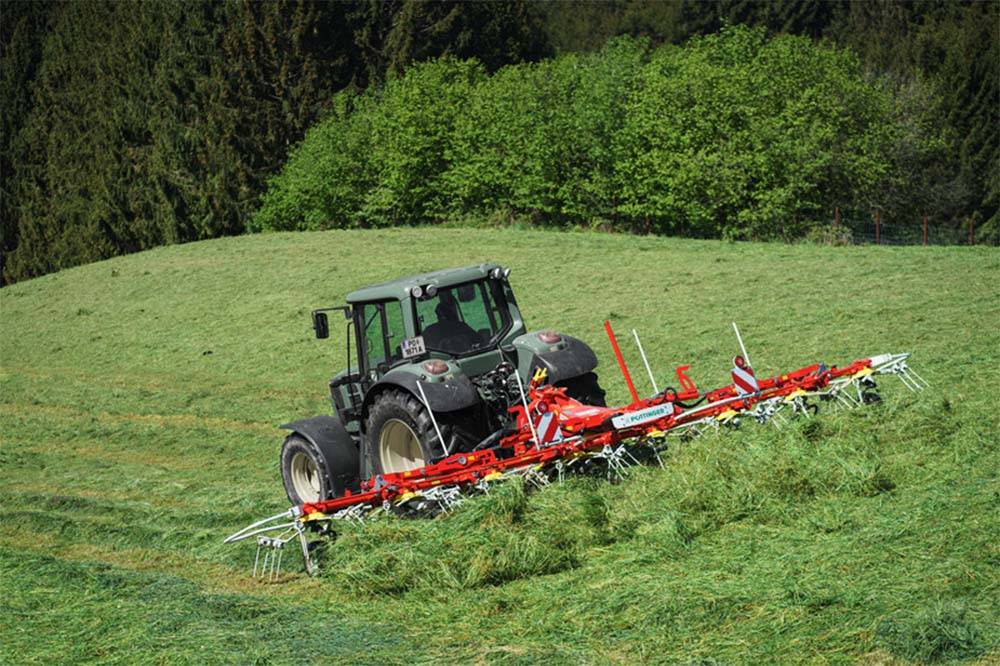

8개의 로터 장착 반전기
- HIT 8.81 – 로터 직경 1.30m 작업폭 7.70m
로터 직경이 작고 헤드스톡이 짧아 트랙터에 무게중심이 가까워집니다. - 따라서 작은 트랙터와도 호환이 가능하여, 작업폭이 3m인 모어에 적합한 반전기입니다.
- 기계식 스태빌라이저 스트럿이 장착되어 있어, 높은 중심력을 발휘하며 장비가 부드럽게 트랙을 따라갈 수 있도록 도와줍니다. 경사진 땅이나 논밭머리, 도로 등 다양한 지형에서도 하트 모양의 피벗 핀 덕분에 안정적인 중심을 유지합니다.
- 대형 16 x 9.50-8 플로팅 타이어가 장착되어 있어 울퉁불퉁한 지면에서도 부드러운 주행이 가능하며, 수확물을 보호할 수 있습니다. 옵션으로 랩핑 방지 가드 역할을 하는 커버를 장착할 수 있어, 더욱 안전하게 사용 가능합니다.

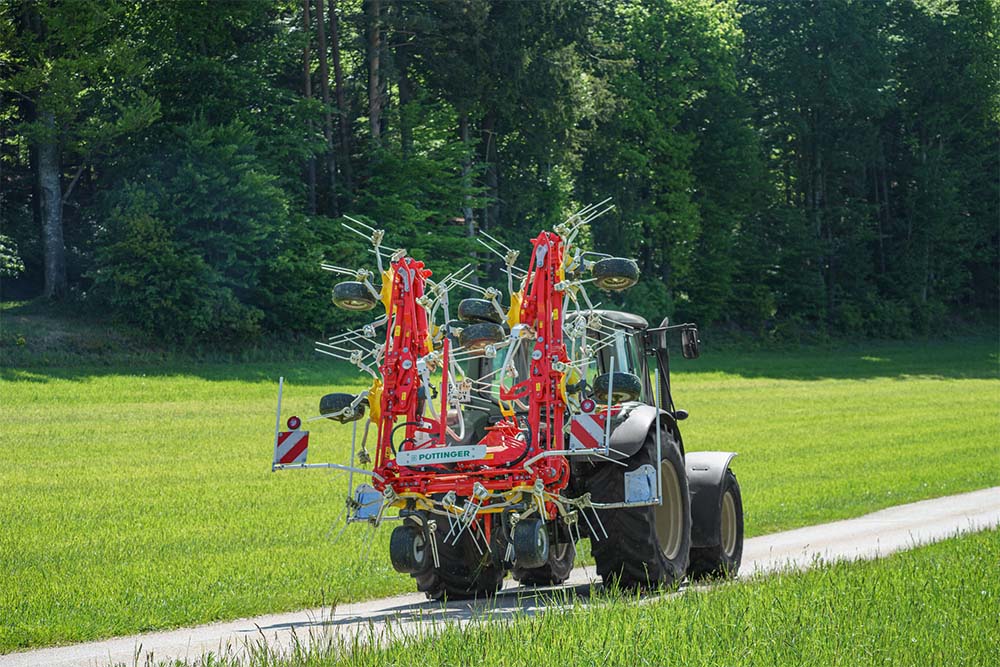

- 장비의 장착과 운반도 매우 편리합니다. PTO 샤프트 홀더를 통해 쉽게 장착할 수 있고, 유압식 로터 접이식 시스템으로 트랙터 운전실에서 간편하게 접을 수 있습니다. 운반 중에는 외부 로터가 180° 회전하며, 이 때, 핑거 커플링이 로터가 운반 위치에서 자유롭게 회전할 수 있도록 해줍니다.

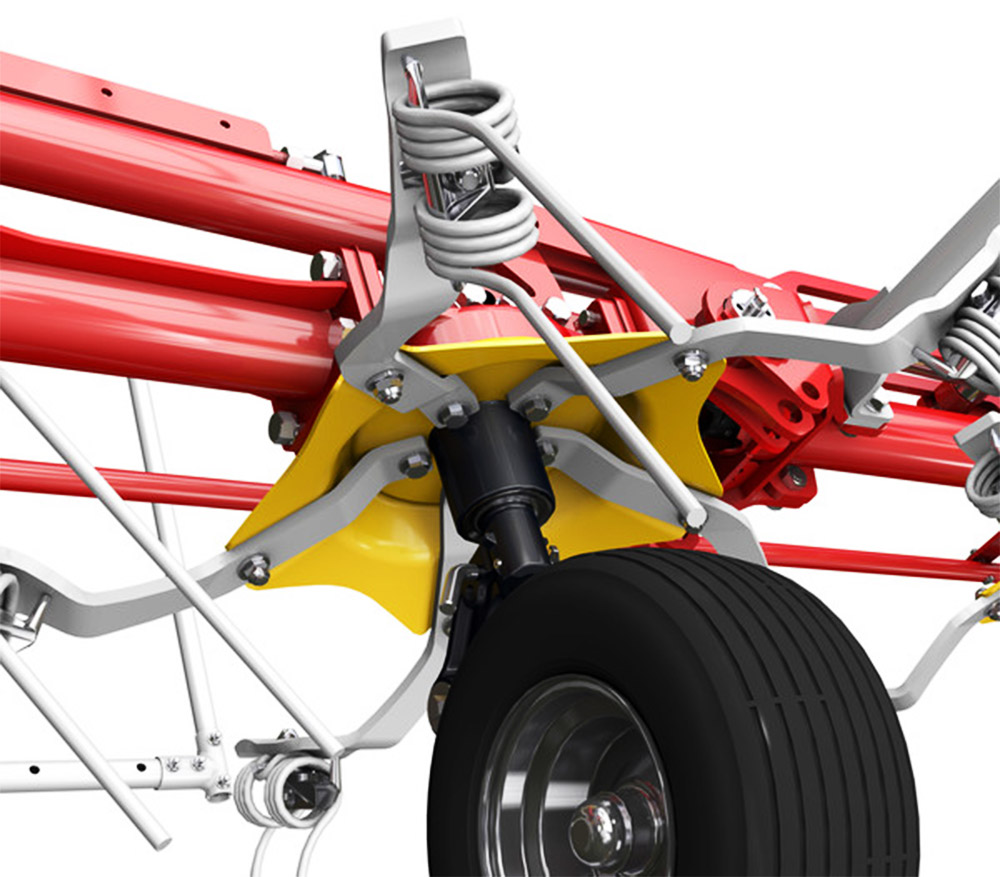

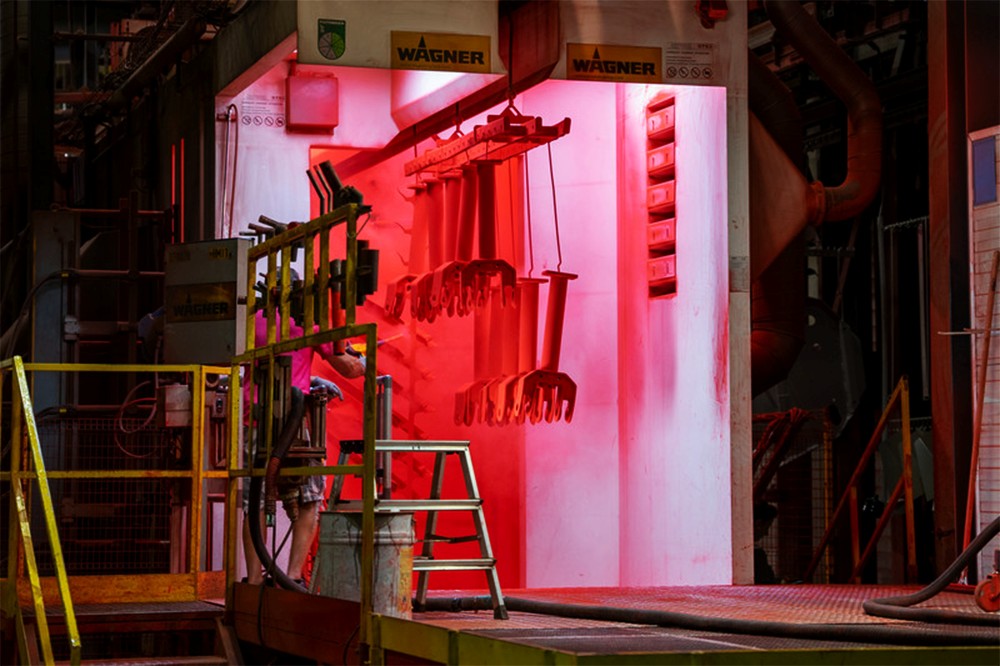

내구성
- PÖTTINGER(포팅거)의 반전기는 최고급 품질의 부품을 사용하여 제조됩니다.
- 마찰 잠금식 단일 및 이중 등속 조인트, 견고한 베벨 기어, 프레스 회전 접시, 튼튼한 타인 암 등의 부품들이 서로 완벽하게 조화를 이루어 작동하며, 최대한의 서비스 수명을 보장합니다.
- 각 부품의 정밀한 매칭과 더불어 내구성이 뛰어나, 장기간에 걸쳐 안정적인 작업 성능을 유지하도록 설계되었습니다.
충돌 방지 장치

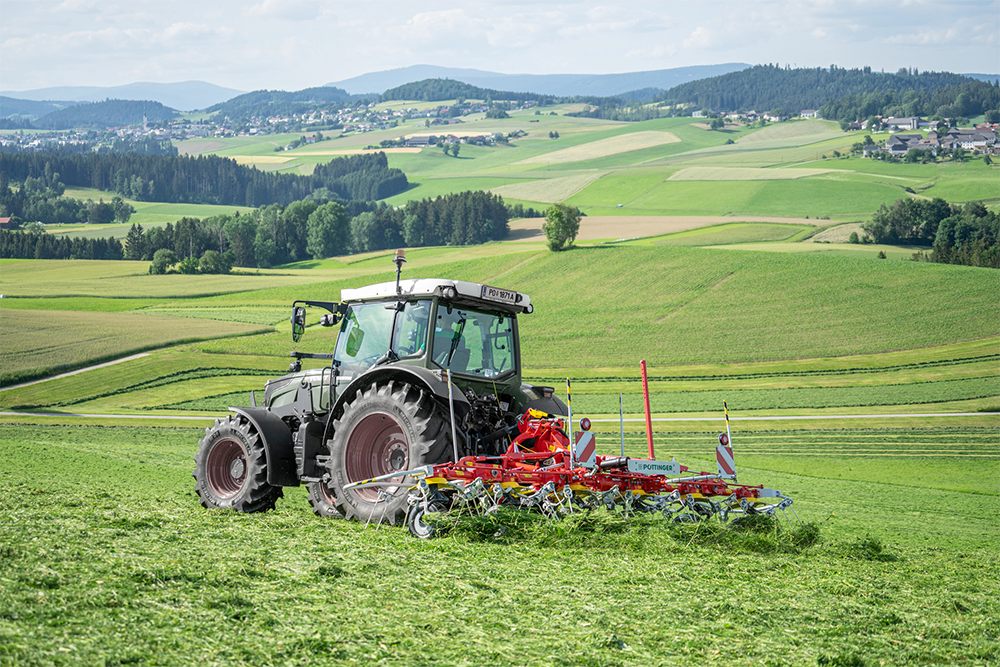

다양한 지형에서 우수한 성능
전체 작업 폭에 걸쳐 최상의 테딩(건초 등을 펴서 말리는 작업) 성능을 발휘하기 위해 지면 추적 능력이 매우 중요합니다.
플로팅 프레임 시트템을 통해, 모든 로터는 이동 방향에 수직으로 지면이 맞춰져야 하며, 이는 각각의 로터가 모든 지형에 개별적으로 조정될 수 있게 함으로써 가능해집니다.
포팅거의 반전기에는 최대 12개의 로터가 장착될 수 있으며, 각 로터는 자체 프레임에 설치됩니다.
이 구조는 마초를 깨끗하게 들어 올리는 동시에 먼지 유입을 최소화하여 마초를 보존하는 데 도움을 줍니다.- 작업 폭이 17m에 달하는 플래그십 모델의 반전기인 HIT HT 17160은 내부에 6개의 로터를 쌍으로 장착하고 있으며, 바깥쪽에는 10개의 로터가 있습니다. 이 로터들 역시 각각 자체 프레임에 장착되어 있어, 거친 지형에서도 깨끗한 작물 수확을 가능하게 합니다.
깔끔한 살포 작업

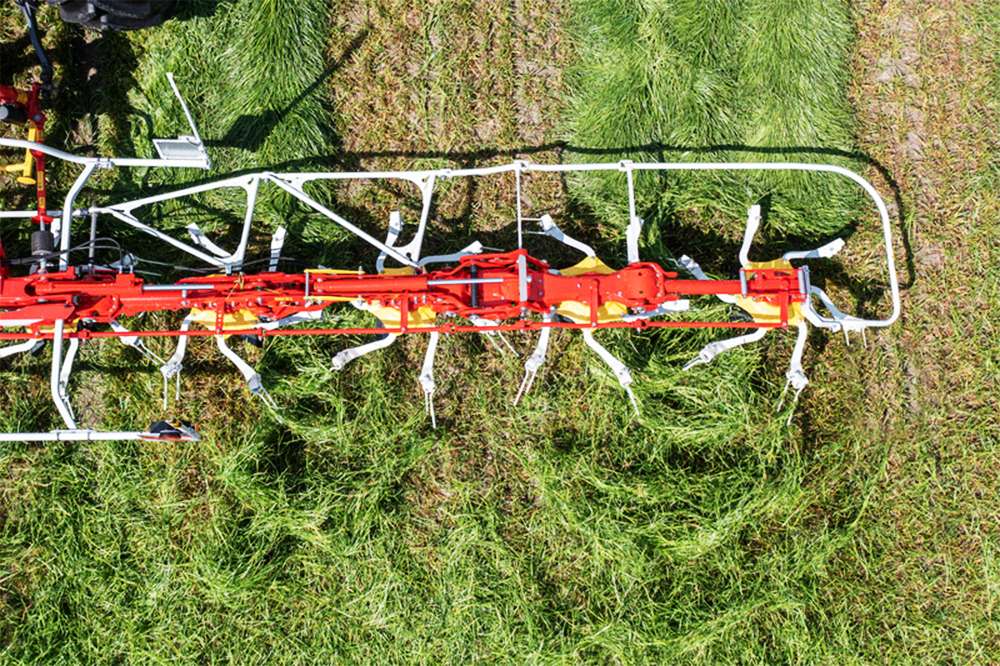

다이나텍 로터 유닛
다이나텍 로터 유닛을 통해 깨끗하고 효율적인 살포 작업을 가능하게 합니다.
다이나텍 로터 유닛은 타인 캐리어의 기하학적 구조와 작은 로터 직경, 타인 레그의 오프셋 길이를 조화롭게 결합하여, 기존 방식에 비해 4배 더 깨끗한 테딩(건초 등을 펴서 말리는 작업)을 할 수 있습니다.
먼지 유입 최소화하여, 수확물의 품질을 높이는데 기여합니다.
수확물이 균일하게 분포되도록 살포해, 수확물의 고른 건조를 돕습니다.
로터에 마초가 남지 않아, 기계의 청결을 유지하고 유지 보수가 편리합니다.

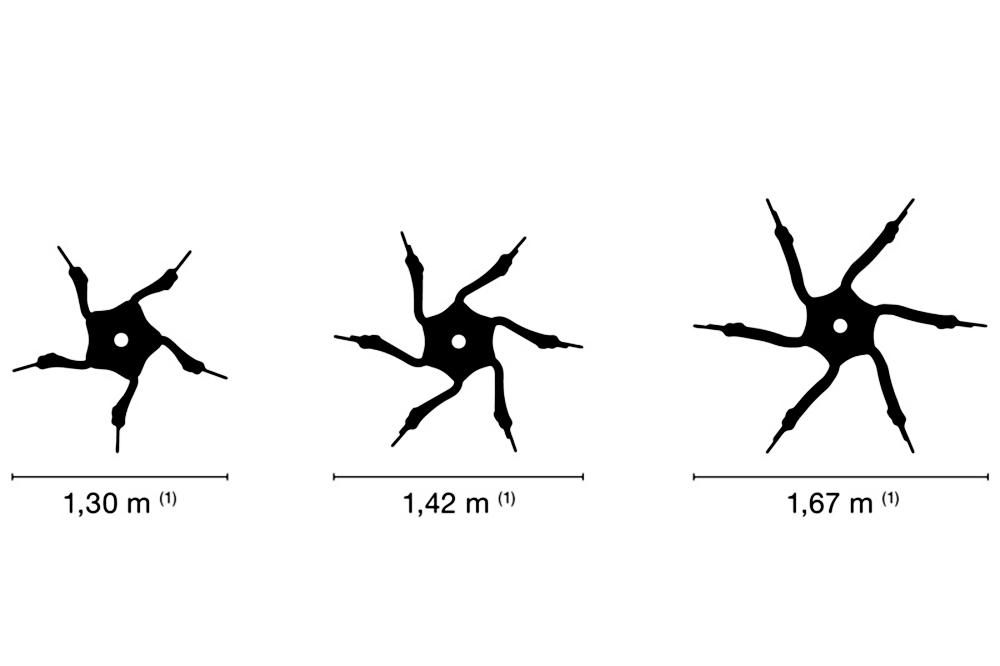

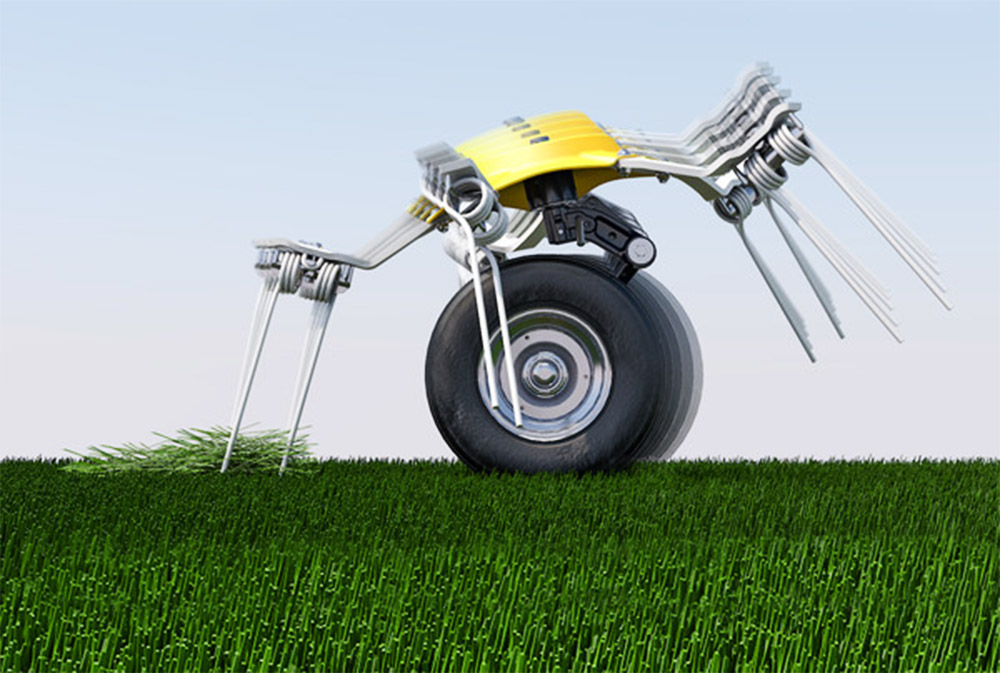

로터
- 표준 로터의 직경: 1.42m
- 소형 로터는 울퉁불퉁한 지형에 이상적으로 적응하고 사료로 들어가는 먼지의 양을 줄입니다.
- 또한, 작물의 작은 부분을 집어 올리기 때문에 사료처리가 더욱 더 깔끔해집니다.
- 작물을 넓게 퍼뜨릴 필요가 없어 균일한 측면 분포를 통해 정확한 퍼짐 패턴을 제공합니다.
- 사료를 멀리 퍼뜨릴 필요가 없어 저속으로 작동 가능하며, 이는 분해 손실 감소시킵니다.
- [옵션 사양] 1.30m의 로터와 5개의 타인 암이 장착된 6개 또는 8개 로터 장착 테더용 로터

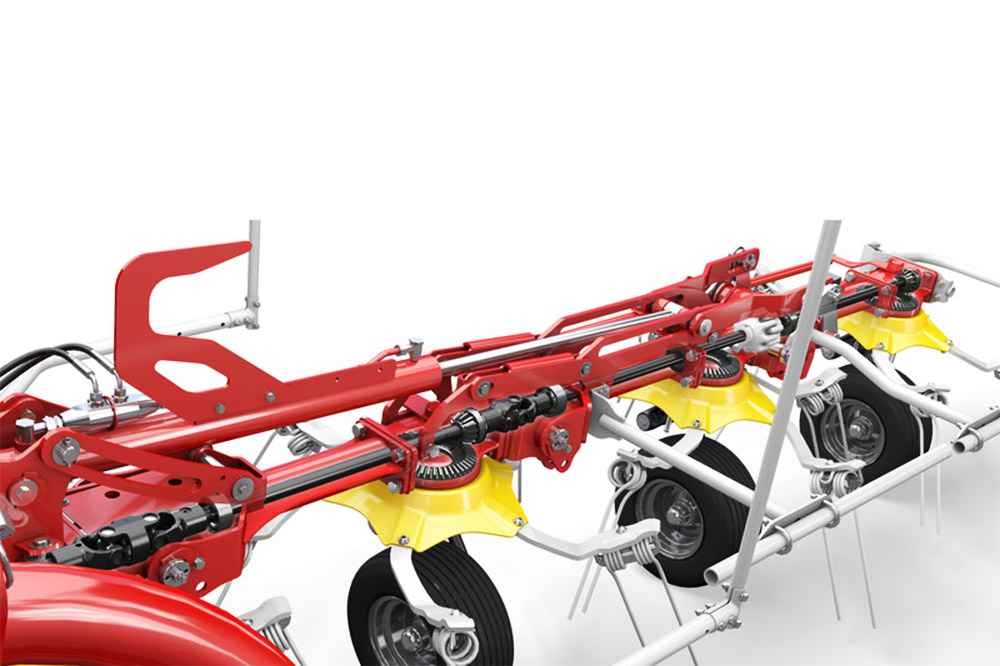

프레임과 드라이브라인
- 두꺼운 벽의 튜브 프로필과 볼트 고정 방식으로 제작된 프레임은 우수한 복원력과 내구성을 제공합니다.
- 50㎜ 두께의 핀과 260㎜ 폭을 가진 양면 프레임 힌지는 강도가 높으면서도 이동 자유도를 극대화합니다. 부싱이 장착되어 있어 그리스 주입이 용이하며, 이로 인해 수명이 연장됩니다.

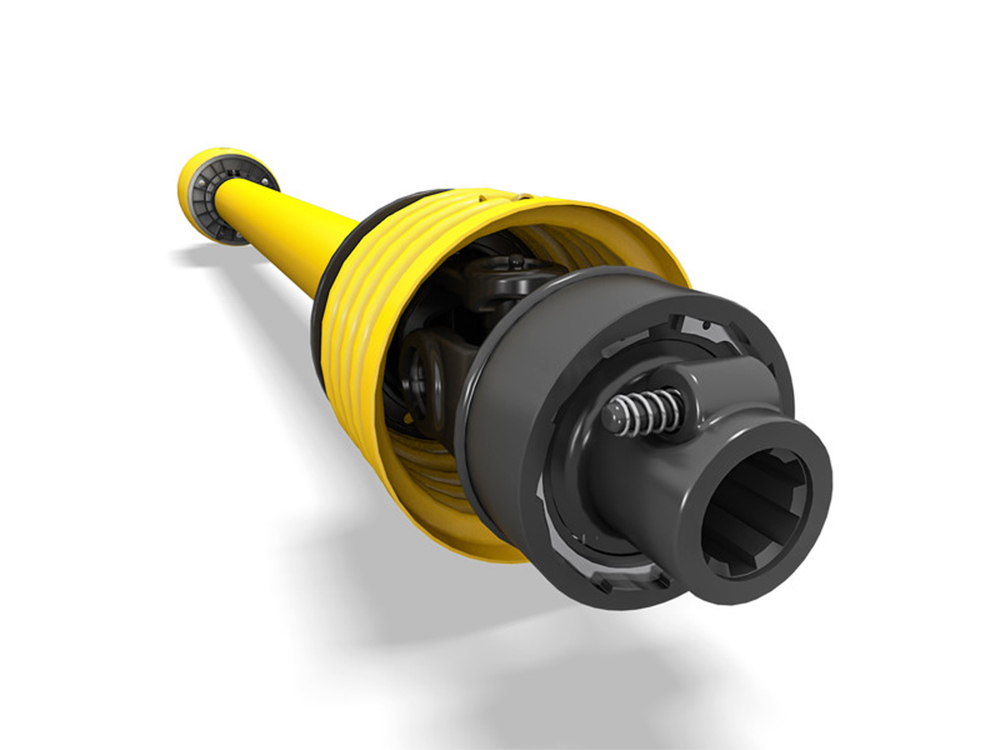

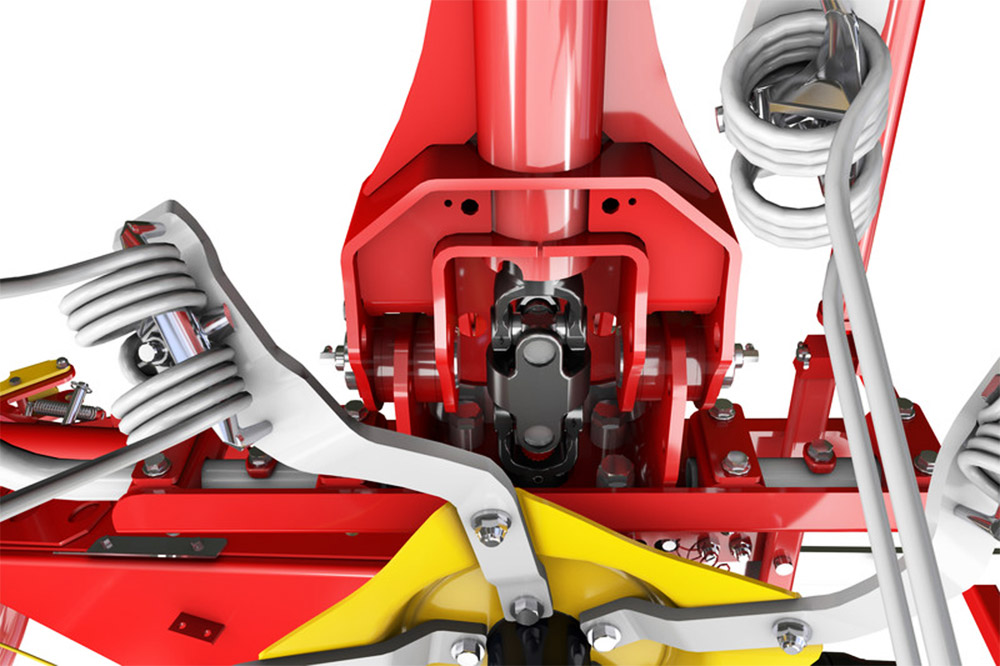

- 밀봉된 단일 및 이중 등속 조인트가 장착된 드라이브 트레인은 로터에 일관되고 부드러운 구동력을 전달하며 백래시(기계 부품이 결합될 때 생기는 미세한 틈)를 방지합니다.
- 넓은 작업 폭에서도 모든 로터 간 백래시 없는 작업을 가능하게 하여, 작물을 정확하고 균일하게 취급합니다.
- 로터가 8개 이상 장착된 반전기 모델에는, 180° 접히는 부분에만 포지티브 잠금 핑거 커플링이 설치되어 있어, 회전 중 잠금 상태를 유지합니다.
- 모든 조인트는 어떤 위치에서든 자유롭게 회전할 수 있어, 작업 중 실수하여 발생하는 위험을 최소화합니다.
- 베벨 기어 박스는 대형 기어와 베어링이 특징으로 하며, 폐쇄형 앵귤러 기어 박스에는 그리스 주입 시스템이 장착되어 있어 오일 손실을 방지합니다.

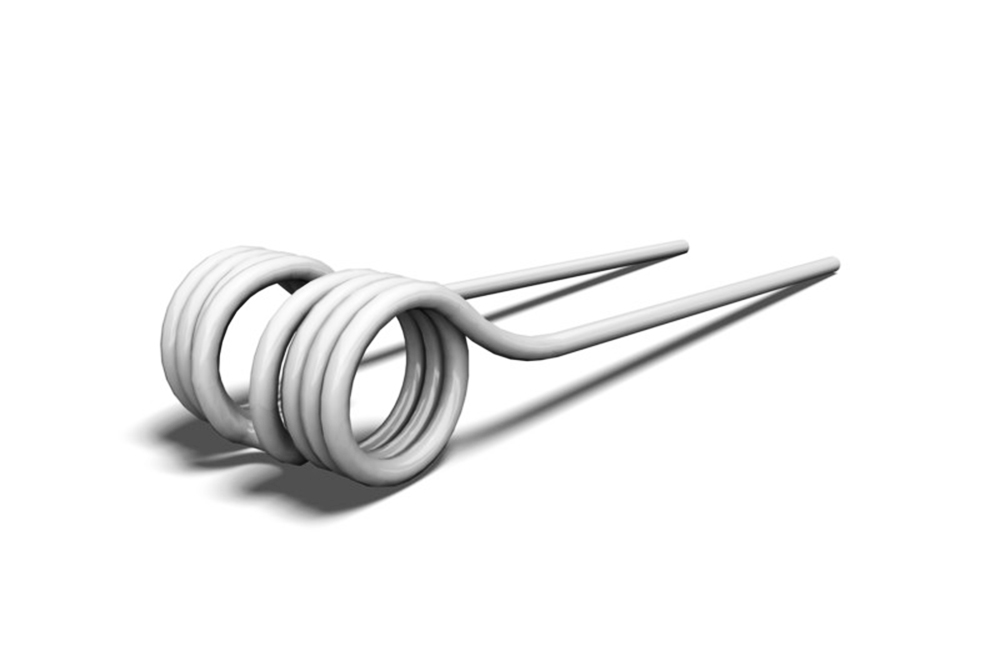

PÖTTINGER tines

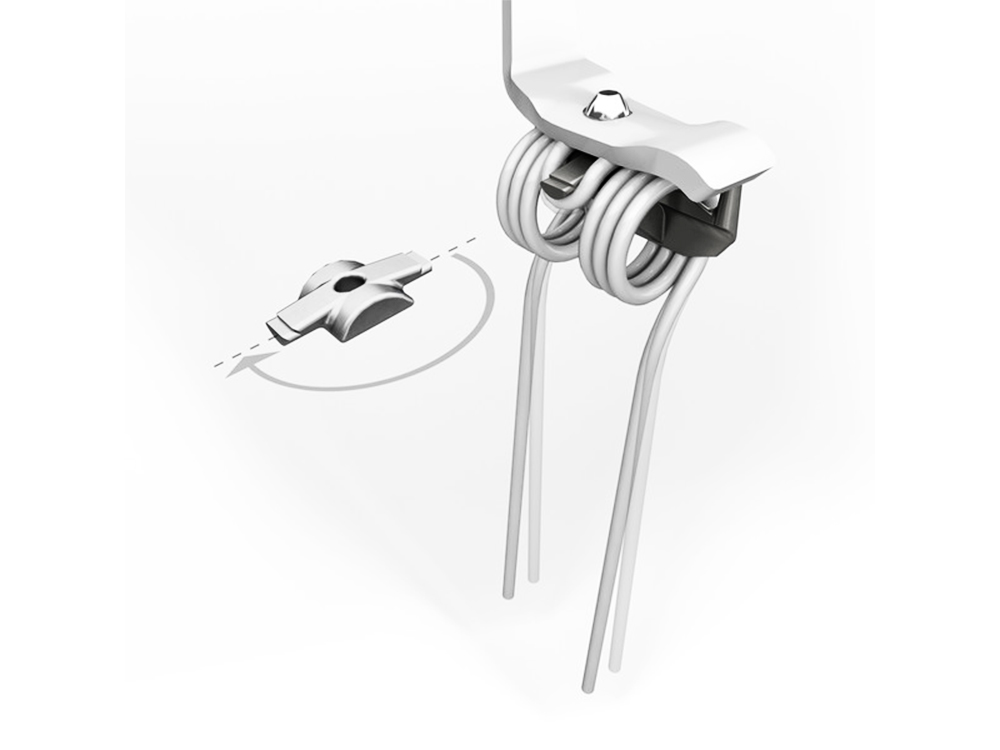

포팅거 타인 - 청결한 작물 처리용
- 로터 타인의 핵심은 포팅거의 특별한 오프셋 다리 구조입니다. 이 구조 덕분에 양쪽 타인 다리가 땅과 동일한 거리를 유지하며, 이로 인해 타인 유닛이 마초를 깨끗하고 균일하게 집어 올릴 수 있습니다. 내부 타인 다리는 땅을 긁지 않아 작물의 오염을 방지하며, 외부 타인 다리는 마초를 더 빠르게 취급하고 지면에 오래 머물게 해서 인접한 로터 사이의 중복을 막습니다.
타인 홀더를 180° 회전시키면 타인의 각도를 보다 공격적으로 설정할 수 있어, 조건이 까다롭고 마초가 조밀하고 무거운 경우에도 효과적인 확산을 달성할 수 있습니다.
이 타인은 최고급 슈퍼 C 등급의 강철로 제작되어 탄성이 향상되고, 높은 하중에도 견딜 수 있는 내구성을 제공합니다. 이러한 특징들은 포팅거 타인이 작물 수확 시 오염 없이, 효과적으로 작업을 수행할 수 있게 돕습니다.
편리한 사용성
멀티태스트 자키 휠 [옵션 사양]
- 높이와 로터의 각도를 조절하기 쉬운 간단한 조작 장치로, 마운트형 및 트레일형 반전기에 사용할 수 있습니다.
- 마초를 청결하게 유지하고 보존하는 데 도움을 줍니다.
- 이 휠은 타인이 지면을 따라가며 각 지형의 변화에 민감하게 반응합니다. 이를 통해 타인과 지면 사이에 이상적인 거리를 유지하며, 작업의 정밀도를 높입니다.
- 반전기의 주행 속도를 높여주며, 타인의 수명도 연장시킵니다.

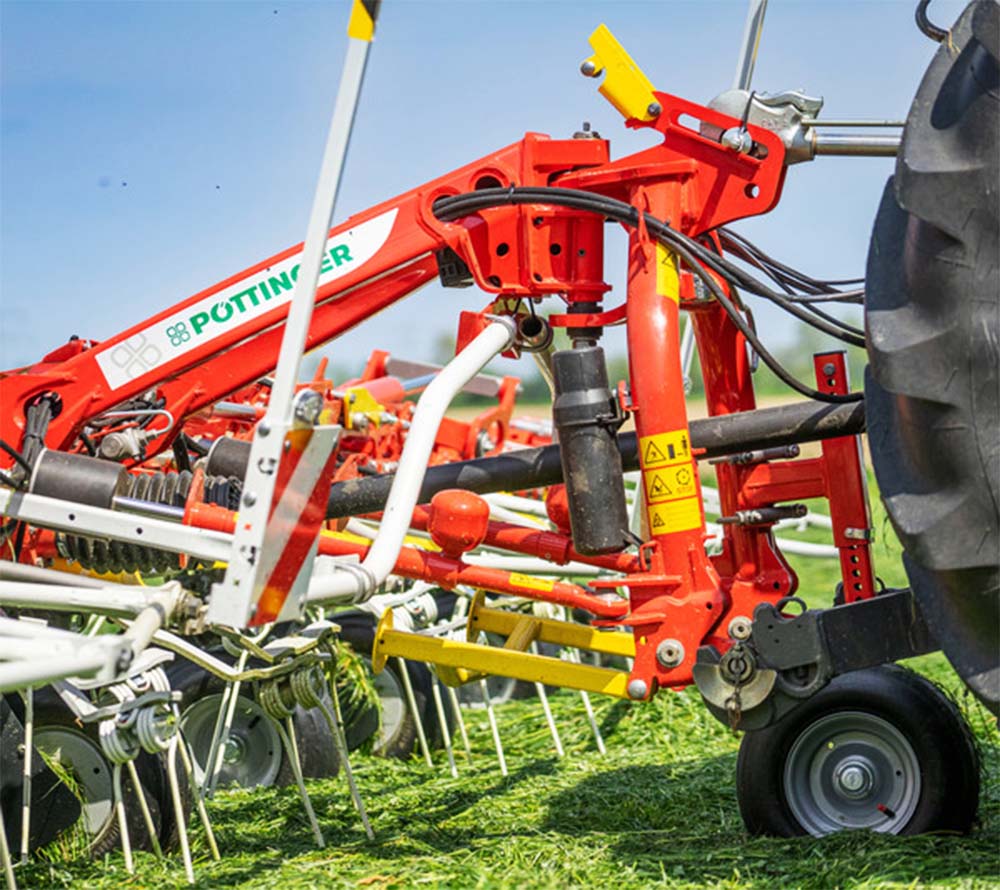

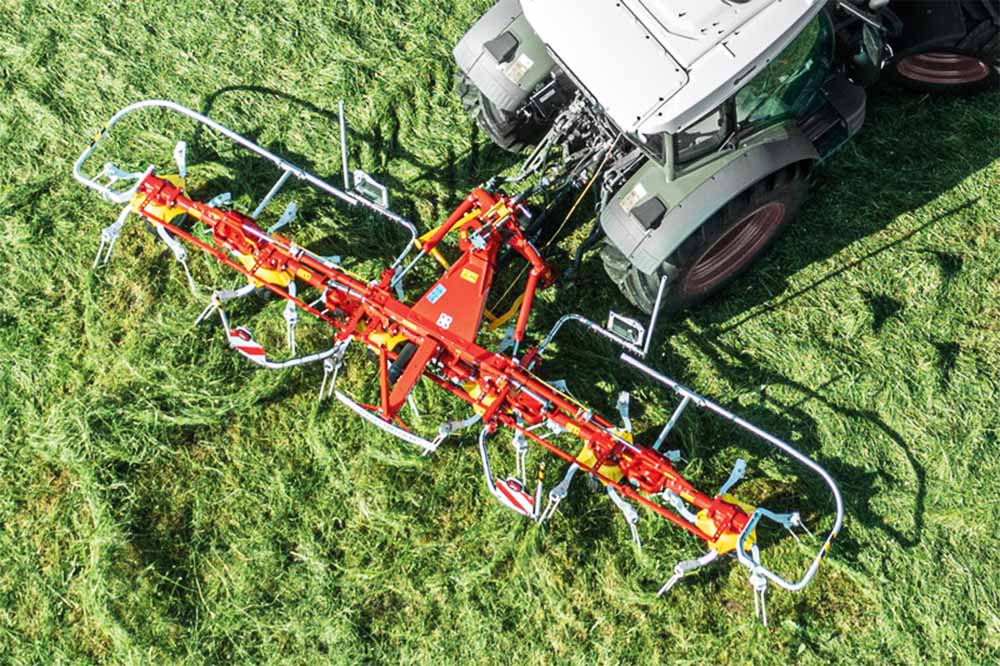

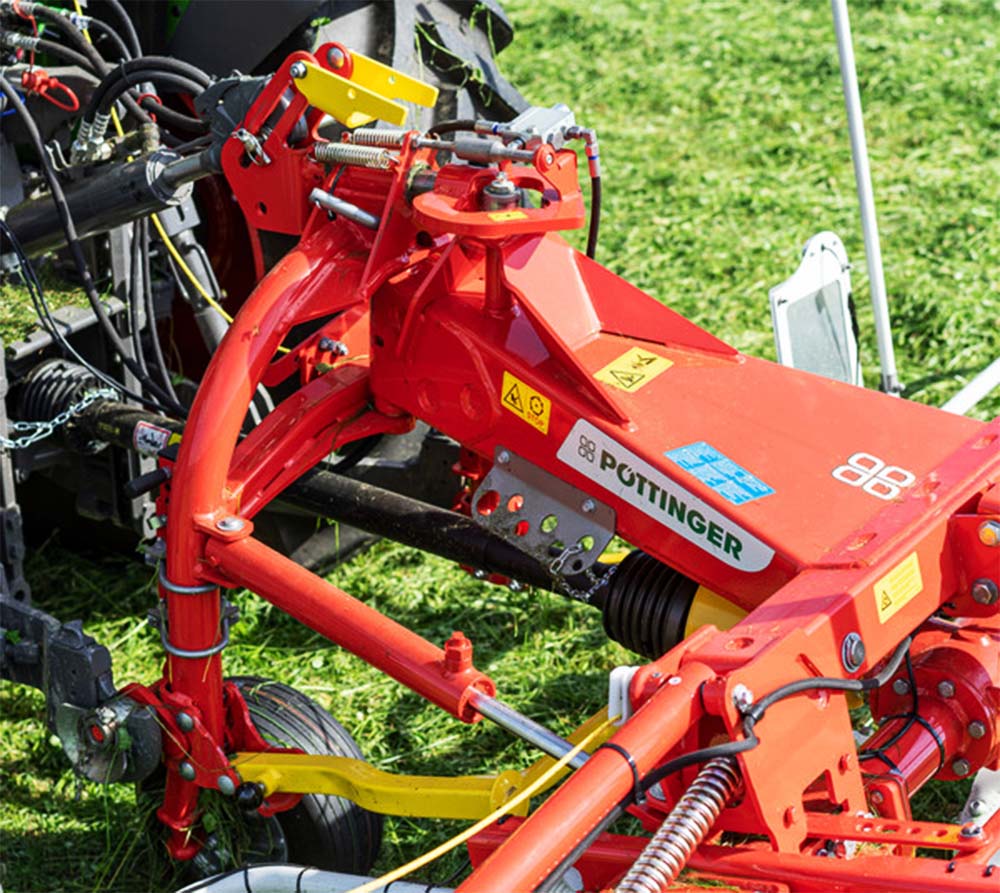

헤드스톡
- 짧은 3점 주축대를 사용하여 반전기의 무게 중심을 트랙터에 가깝게 배치함으로써, 안정적인 작업이 가능합니다.
- 이 구조는 특히 논이나 밭머리 같은 지역 및 가파른 경사면에서의 안정성 향상시킵니다.
- 도로 주행 시에도 안정성을 높여줍니다.
- 더 적은 파워로도 작동되기 때문에, 크기가 작은 트랙터와도 호환하여 사용할 수 있습니다.
- 주차 시 공간을 절약할 수 있어 관리가 편합니다.
제원표
아래 제원표는 가로로 이동이 가능합니다! 표 위에서 손으로 이동시켜 보세요!
| HIT 6.61 | HIT 6.69 | HIT 8.81 | |
| 중량(㎏) | 785 | 855 | 1090 |
| 작업폭(m) | 6 | 6.85 | 7.81 |
| 운반폭(m) | 2.55 | 3 | 2.94 |
| 운반 높이(m) | 3.5 | 3.85 | 3.1 |
| 주차 높이 | 2.97 | 3.35 | 2.87 |
| 전력 소요 | 40 마력 | 45 마력 | 65 마력 |
| 로터 수 | 6 | 8 | |
| 로터당 암 수 | 5 | 6 | 5 |
| 트랜스미션 | PTO 샤프트 | ||
| 로터 직경(m) | 1.3 | 1.42 | 1.3 |
| 헤드스톡 서스펜션 | 충격 흡수 스트럿 | ||
| 타이어 크기 (로터 외부/내부 ) | 16 × 6.5-8/16 × 6.5-8 | 16 × 6.5-8/16 × 9.5-8 | |
