원판 쟁기
모델명 |
작업폭(m) |
작업깊이(㎝) |
캐트로스+ |
탑재형 : 견인형 : 4 / 5 / 6 |
3~12 5~14 |
|---|---|---|
|
캐트로스XL |
3 / 3.5 / 4m |
5~16 |

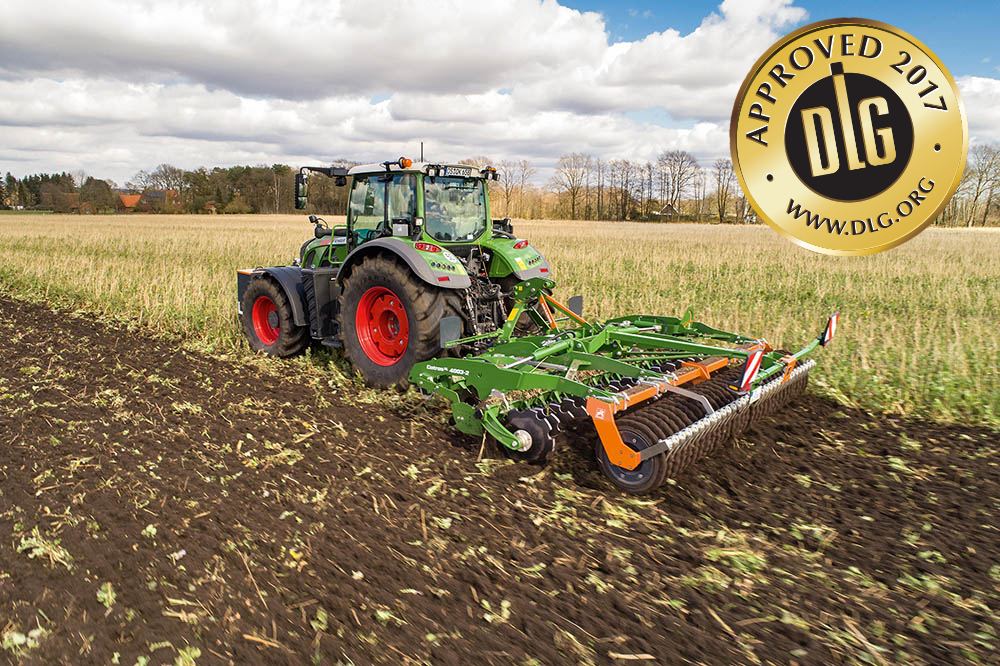

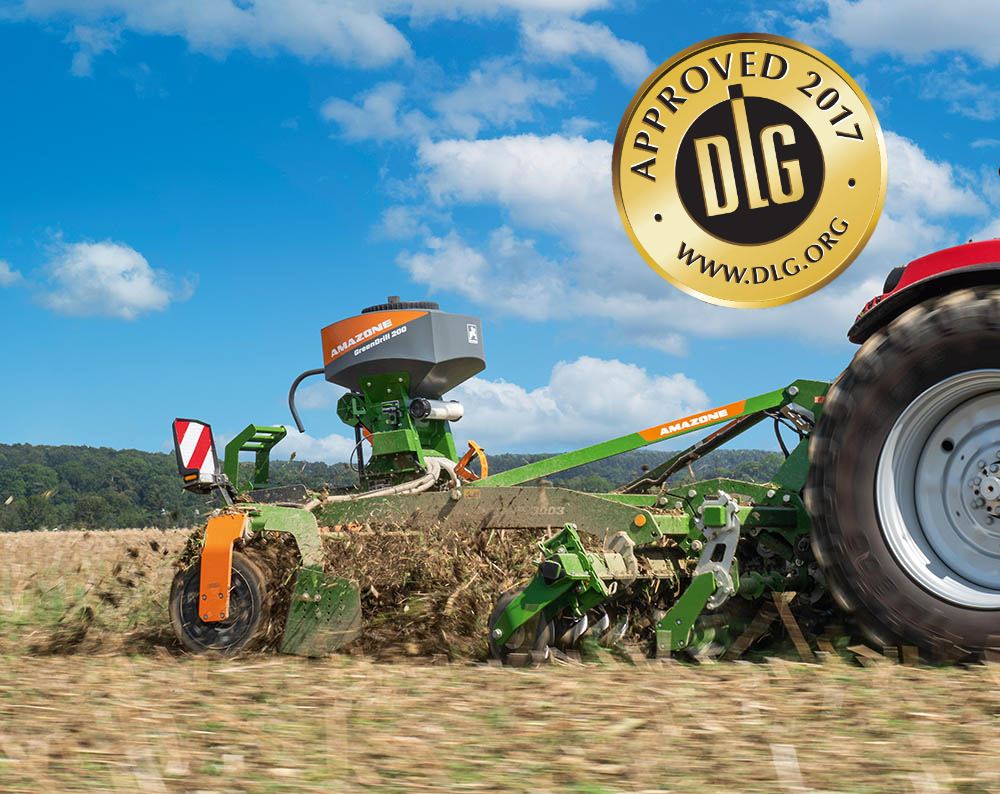

DLG 테스트로 우수한 성능·품질 인증
2017 DLG Test 4등 수상
DLG 독일 농업 기술 및 시험기관(Deutsche Landwirtschafts-Gesellschaft)이 독일에서 농업 브랜드의 인지도와 친숙도 수준을 조사했습니다.
브랜드 지식, 브랜드 충성도, 브랜드 성과 및 이미지의 네가지 부분으로 점수를 매겼습니다. 휀트가 1등 , 4등은 아마존이 수상하였습니다.
2017'올해의 기계'로 선정
파리에서 열린 SIMA 2017 농기계 박람회
SIMA박람회는 국제적으로 유명한 농업 및 농기계 전시회로 알려져 있으며, 많은 기업들이 최신 기술과 혁신적인 제품을 소개하는 장으로 활용됩니다.
‘올해의 기계’는 여러 유럽 국가의 농업 기술 기자들로 구성된 심사위원단이 수여하는 혁신에 대한 특별 상입니다.
올해의 상은 프랑스 잡지 “Terre-Net”이 독일 농업기술협회(DLV)와 협력하여 주최했습니다.
아마존이 올해의 기계로 선정된 것은 아마존의 혁신적인 기술과 농업 분야에서의 선도적인 역할을 인정받은 결과입니다.
트랙터 마력, 농장 규모에 따라
Catros+ 또는 CatrosXL
- 트랙터 마력, 농장 규모에 따라 고정형 또는 유압 접이식 탑재형 캐트로스+ 또는 캐트로스XL를 선택, 사용할 수 있습니다.
- 75 마력의 트랙터 출력으로 작업 가능
- 페이스 씰과 별도의 윤활 공급이 필요 없는 디스크 베어링으로 간편한 유지 보수
- 고무 스프링 완충 블록이 기본으로 장착되어 있어 유지 보수가 필요 없는 석재 안전 보호 기본 제공
- 최적화된 개별 디스크 서스펜션
- 접이식 그리고 조절 가능한 사이드 디스크로 한판 한판 완벽하게
- 기계 왼쪽에 부착된 간단한 기계식 작업 깊이 조절 장치
- 그린 드릴 시더 박스를 옵션으로 지정 가능

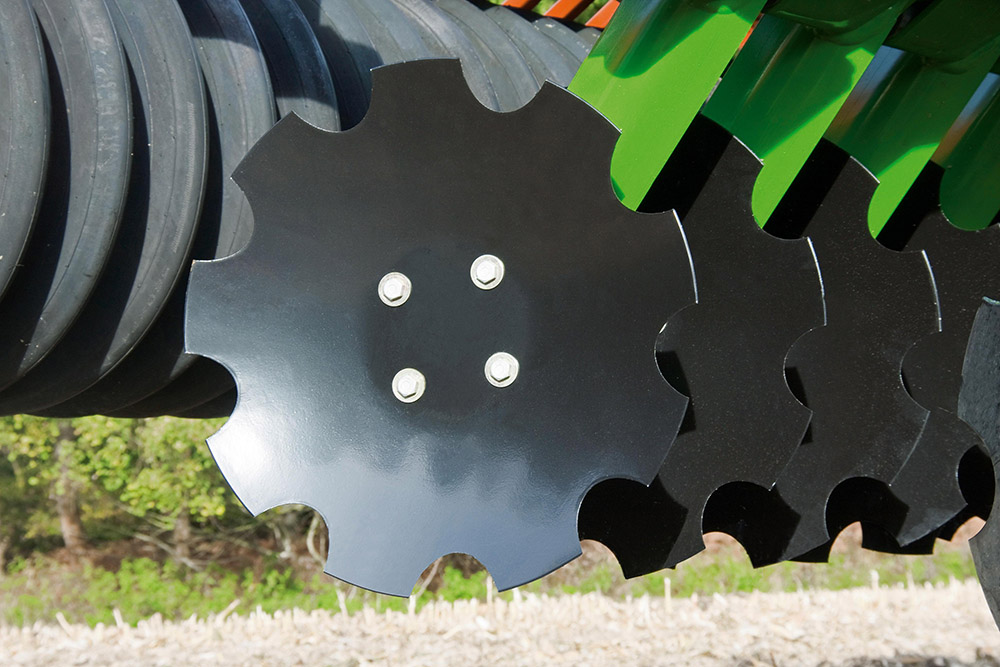

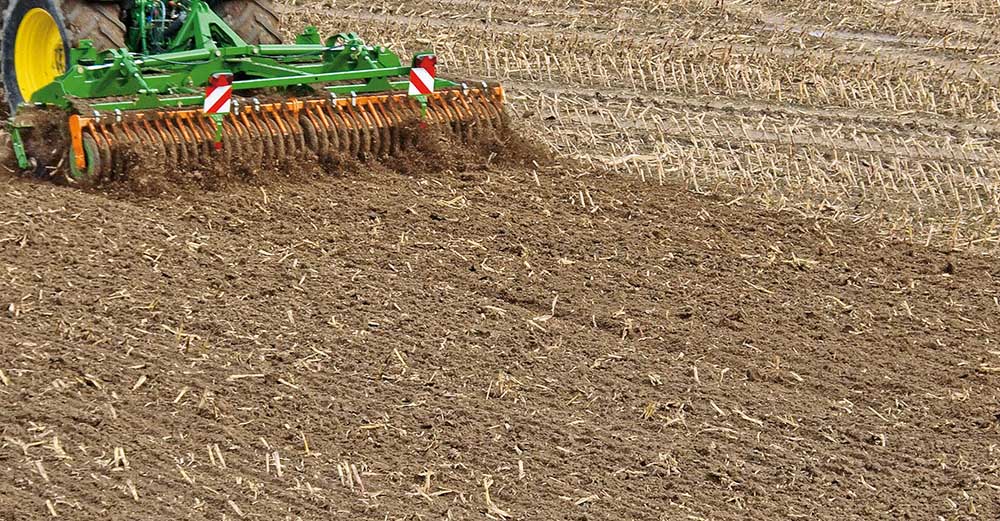

- 2열의 톱니형 원판 디스크가 표층의 흙을 부수고, 작업 속도가 빠를 수록 흙과 짚을 최적의 비율로 섞어 줍니다.
| 캐트로스+ | 캐트로스XL |
| 더 작고 가벼운 구조로 중소 규모의 농장이나 더 가벼운 토양 조건에 적합 | 더 크고 무거운 구조로 인해 대규모 농장이나 더 깊은 경운이 필요한 조건에 적합 |
| 유연성 - 다양한 토양 유형과 잔해 처리에 효과적, 표면에 남아있는 유기물을 갈아엎는 데 유리합니다. | 효율성 - 더 큰 작업 폭과 더 강력한 디스크로 대규모 농장에서 더 높은 효율성을 제공합니다. |
| 빠르고 얕으며 집중적으로 혼합된 토양 경작에 이상적 | 고성능의 강력한 경운 작업, 개방형 프레임 설계와높은 통로 덕분에 많은 양의 유기물을 처리하는 농장에 이상적 |
| 작업 폭-탑재형 : 2.5/3/3.5/4/5/6m-견인형 : 4/5/6m | 작업 폭: 3/3.5/4m |
| 작업 깊이-원판 직경 460㎜: 5~16㎝ | 작업 깊이-원판 직경 610 ㎜ : 5~16㎝ |

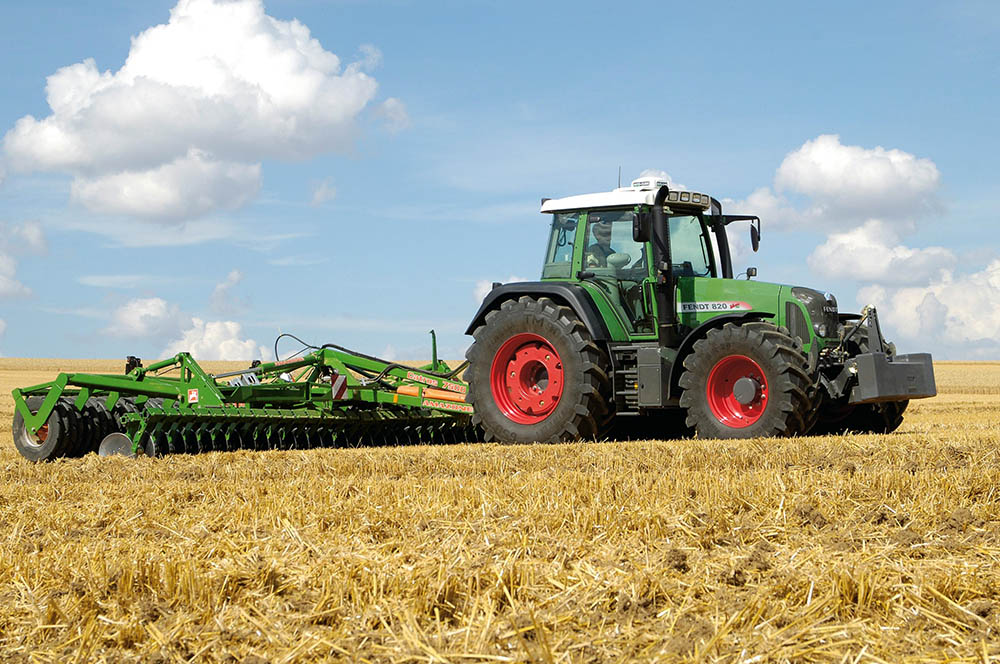

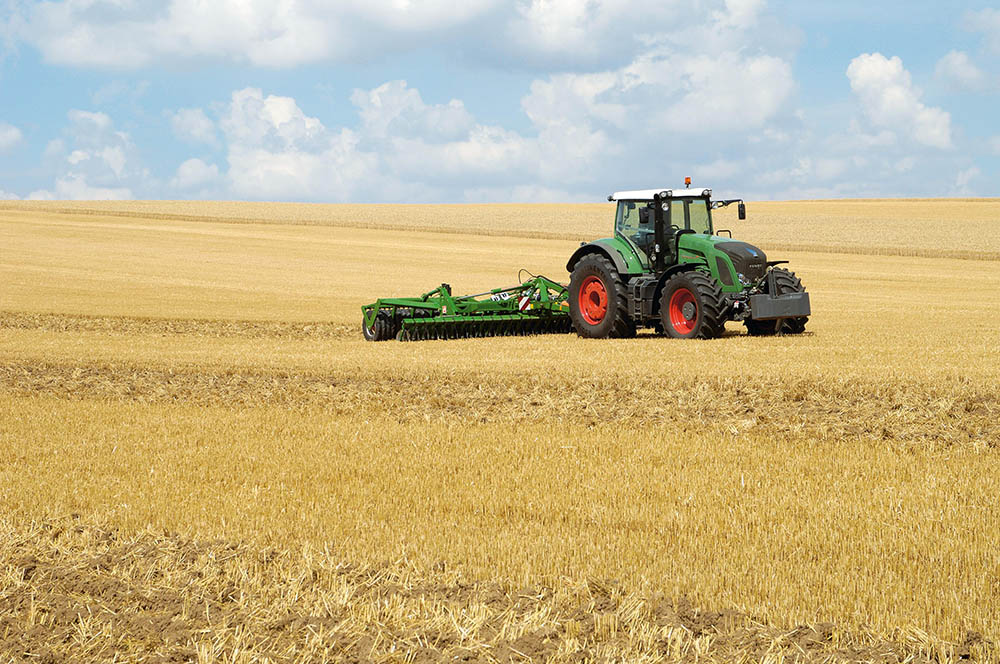

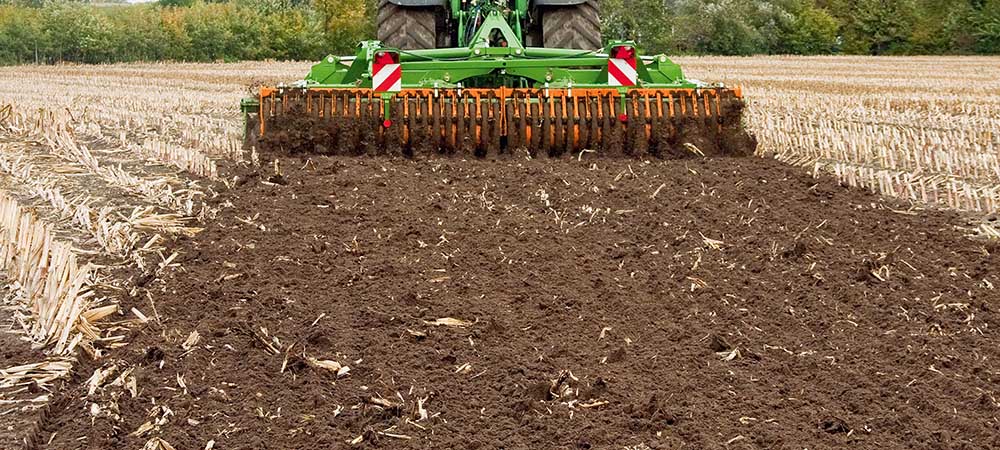

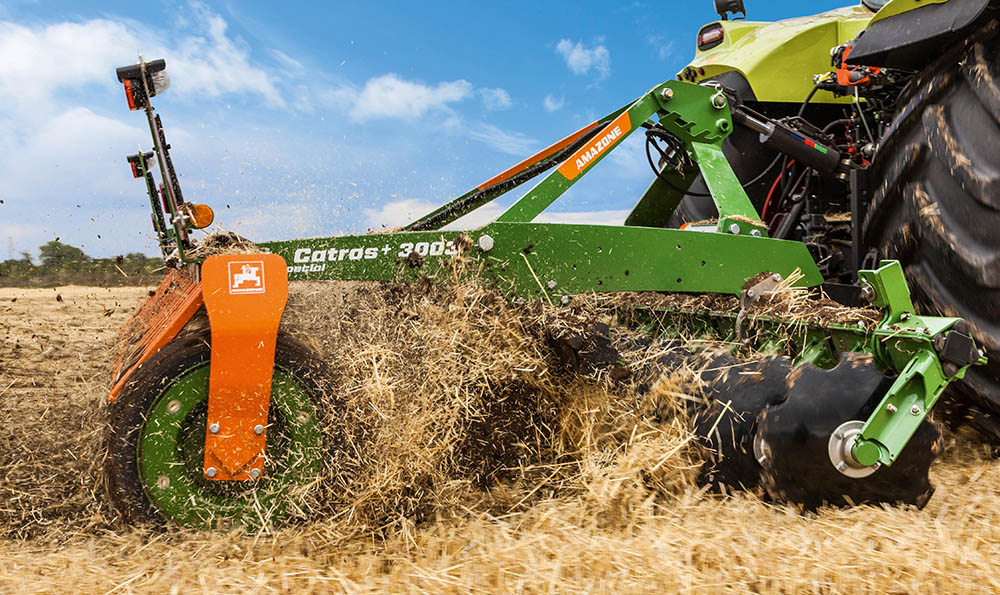

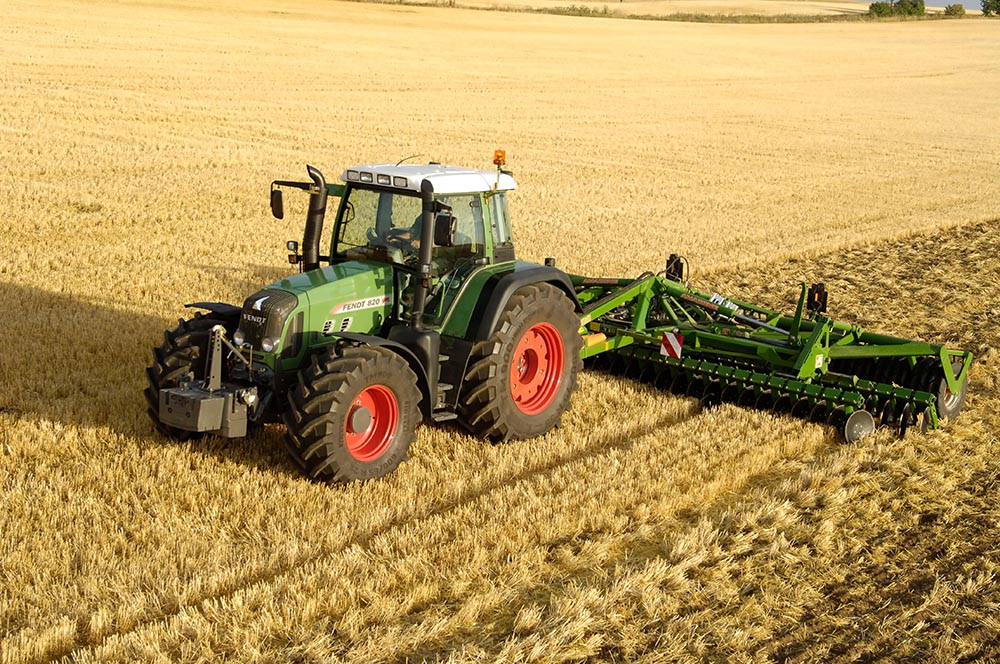

원판 쟁기 - 캐트로스

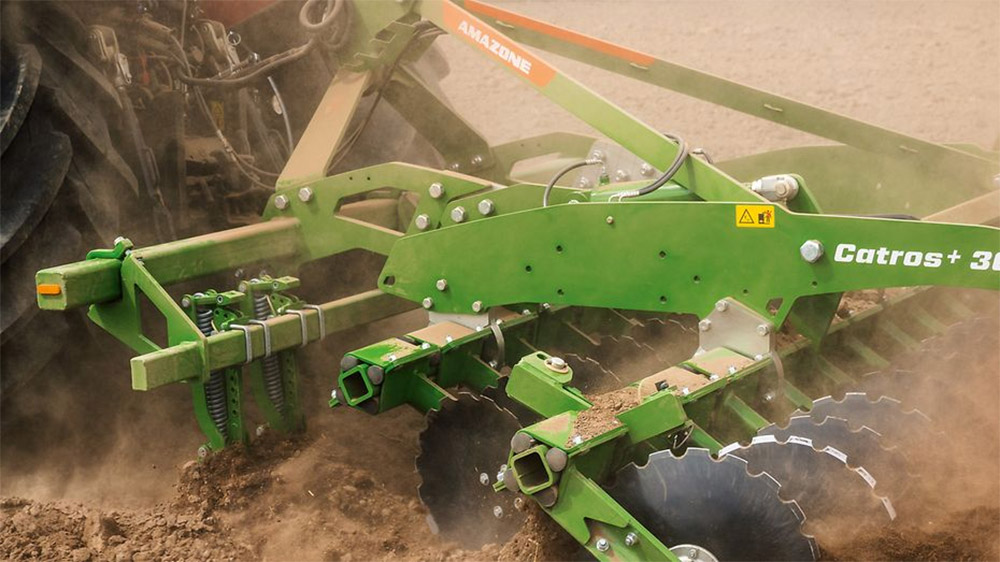

뛰어난 작업성과 빠른 작업 속도

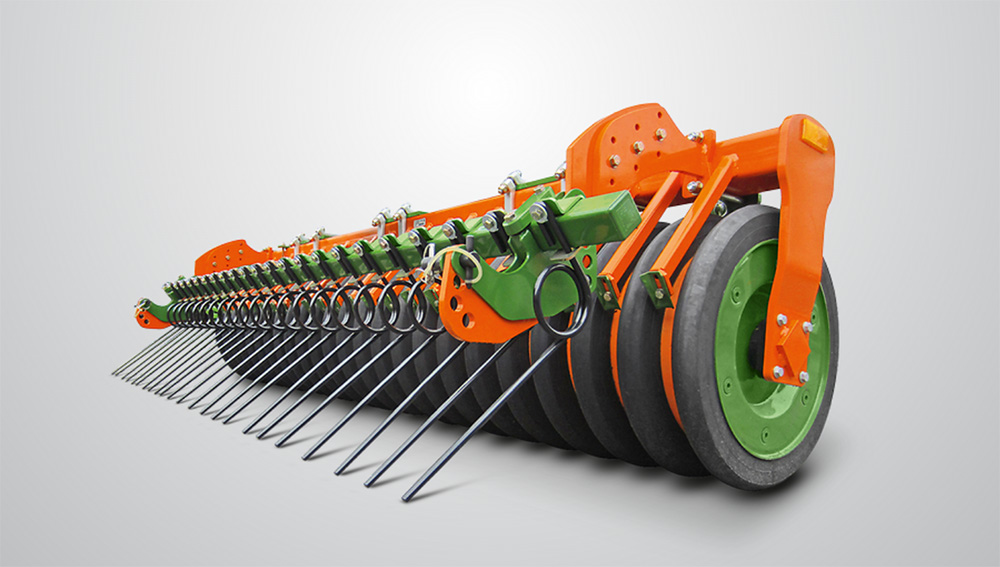

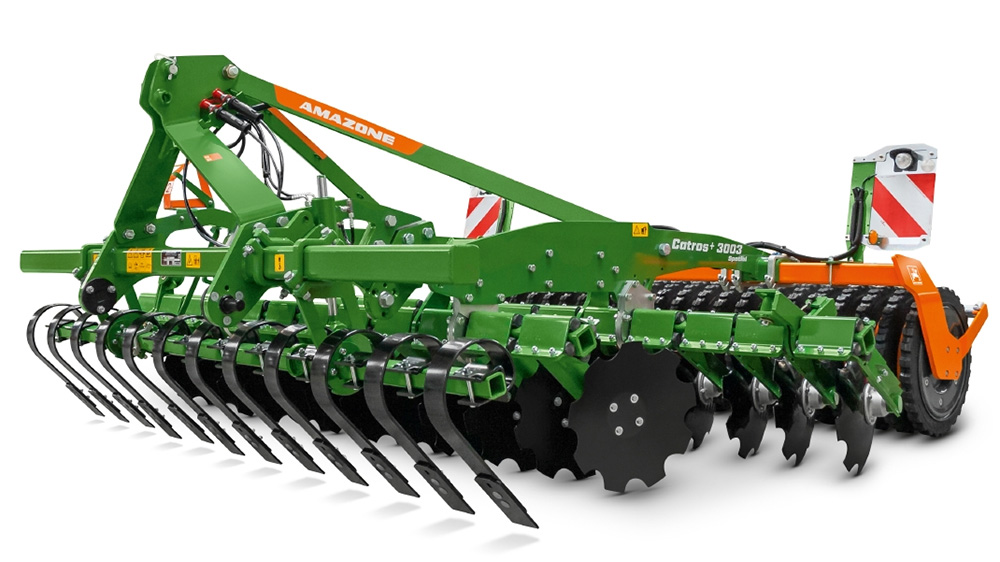

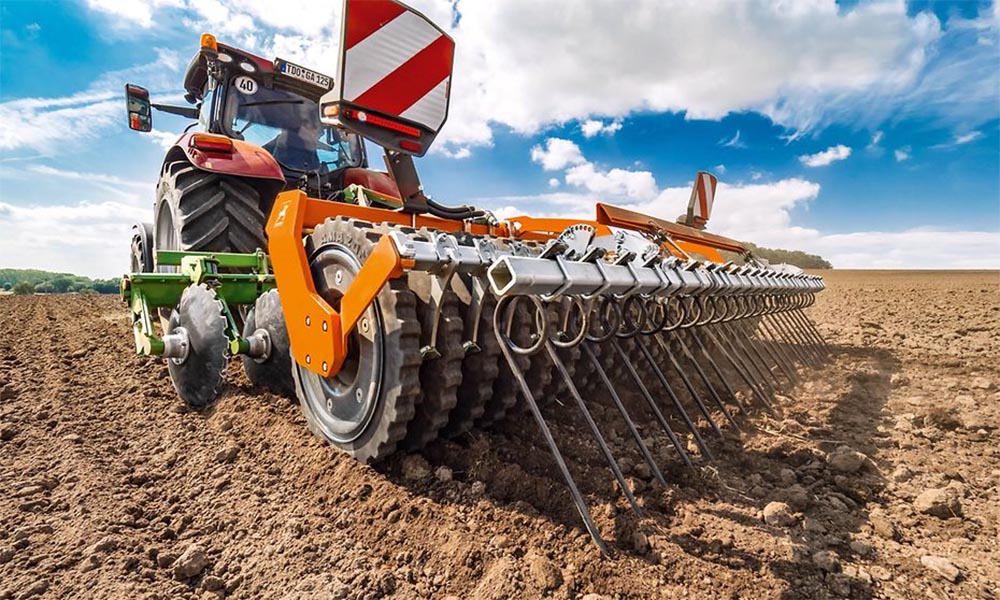

캐트로스+에 타인 장착이 가능합니다.

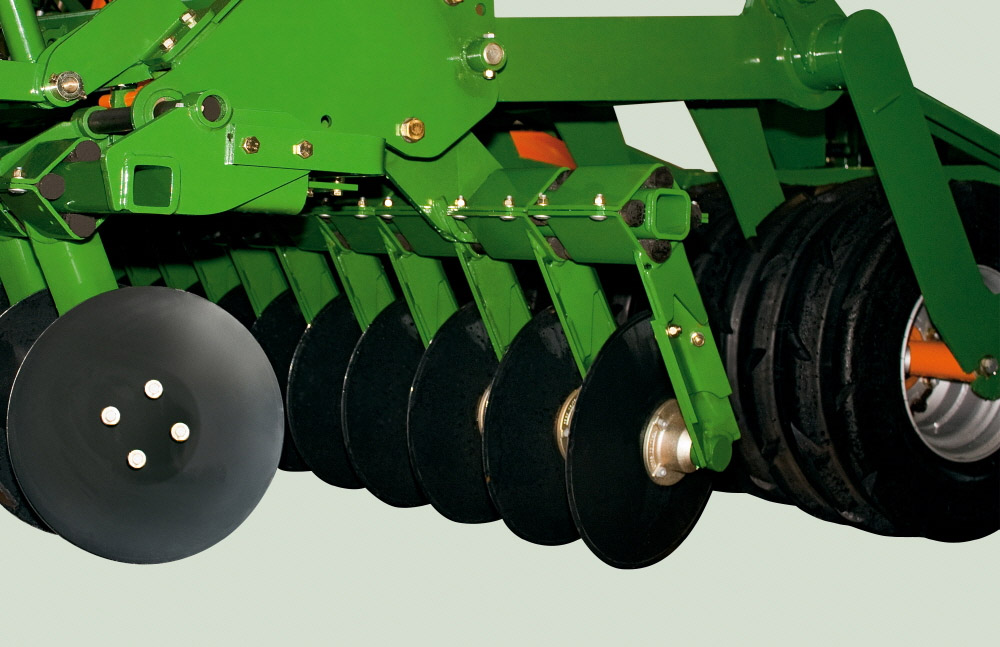

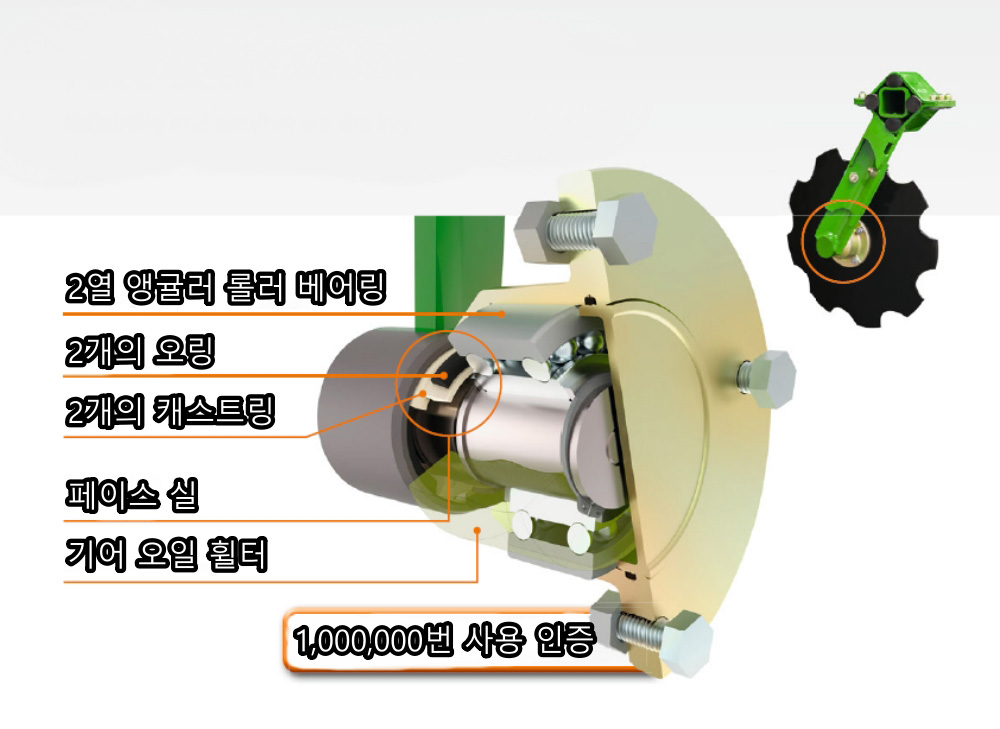

캐트로스+ 는 2열 베어링, 슬라이드 링 씰로 인해 유지 보수 관리가 필요없고, 고무 스프링 충격 완충 장치가 있습니다.
원판 디스크 열을 사각 편심핀으로 간편하게 조절하여, 빠짐없이 모든 구역을 작업할 수 있습니다.

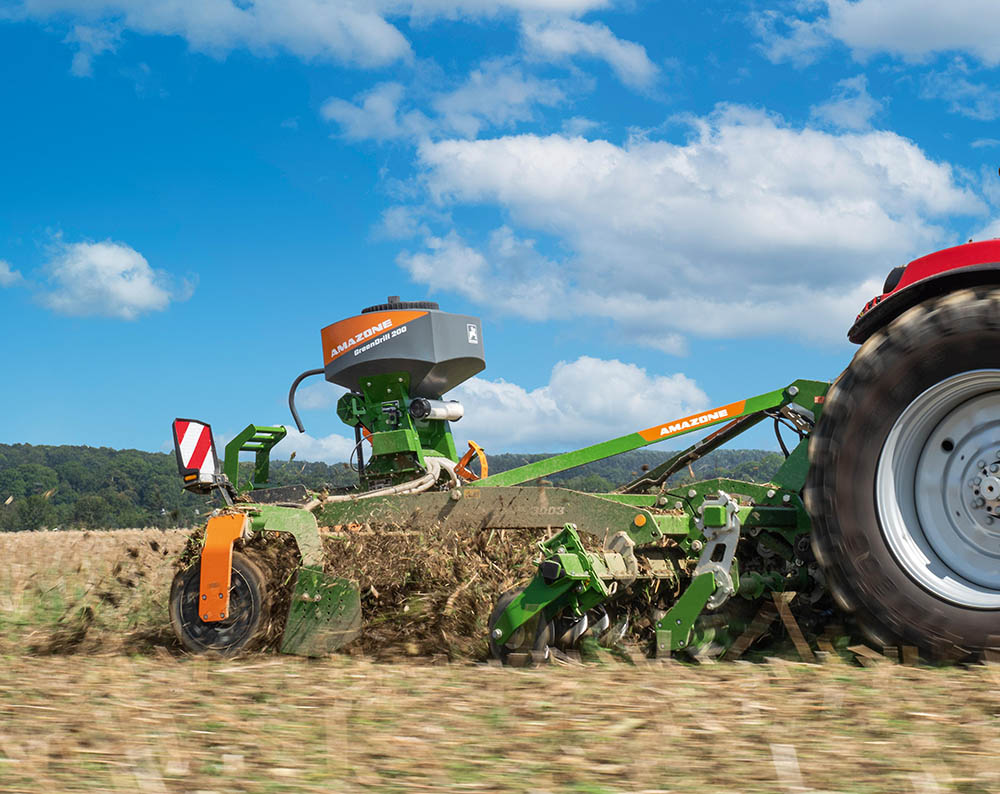

작업폭 3-6m 원판 쟁기에 그린 드릴 파종기를 탑재하여 라이 그라스 산파종 작업을 동시에 할 수 있습니다.

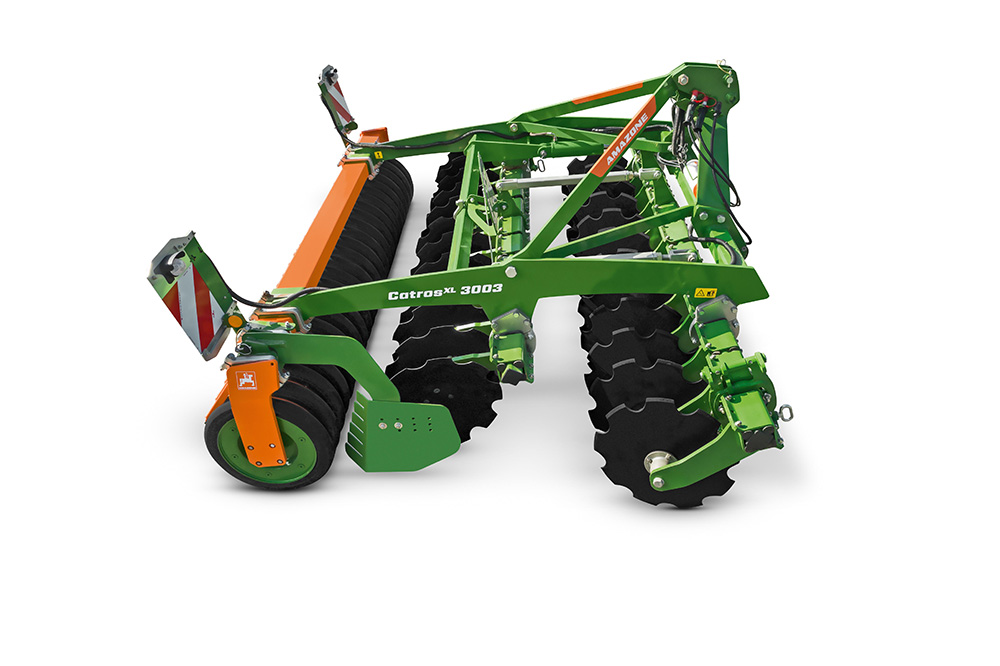

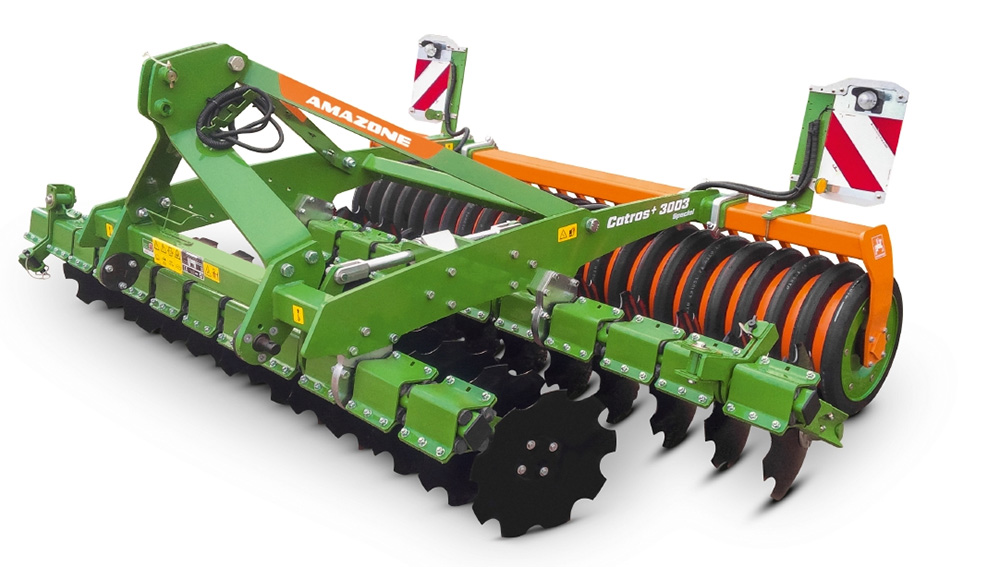

3점 유압 연결
3점 링크 시스템
- 트랙터의 3점 링크 시스템을 통해 원판 쟁기를 트랙터에 연결하고, 유압을 이용해 기계를 상승, 하강할 수 있습니다.
- 간편한 부착과 분리: 3점 연결 시스템은 트랙터에 농기계를 빠르고 쉽게 부착하고 분리할 수 있게 해줍니다.
- 조작의 용이성: 트랙터의 유압 시스템을 이용해 작업 기계의 높낮이를 조정할 수 있으므로, 운전자는 트랙터의 운전실 안에서 편리하게 원판 쟁기를 조작할 수 있습니다.
- 정밀한 깊이 제어: 유압 시스템을 통해 경운 깊이를 정밀하게 조정할 수 있어, 균일한 토양 가공이 가능합니다.
- 효율적인 작업 전환: 필드에서 작업을 마친 후 도로 이동을 위해 기계를 들어 올리거나, 다른 작업으로 전환할 때 유압 시스템을 이용하여 신속하게 작업 상태를 변경할 수 있습니다.
- 안정성: 3점 연결은 농기계의 안정적인 부착을 보장하며, 작업 중에도 기계의 안정성을 유지합니다.
간편한 조절
최소한의 보수관리
- 사용자의 보수 및 관리 편의성을 고려하여 설계되어, 사용자가 기계의 최상의 성능을 유지하고 장기적인 운영 비용을 절감할 수 있도록 돕습니다.
간편한 접근성: Catros의 구조는 사용자가 디스크, 베어링, 및 기타 주요 부품에 쉽게 접근할 수 있도록 설계되어 있어, 정기적인 점검과 필요한 경우 부품 교체를 용이하게 합니다.
유지 보수가 적은 베어링: 베어링은 밀폐형으로 제작되어 추가적인 윤활이 필요 없으며, 이는 유지 보수 작업을 간소화합니다.
퀵 체인지 시스템: 디스크를 빠르게 교체할 수 있는 퀵 체인지 시스템이 제공되어, 공구 없이도 디스크를 쉽게 교체할 수 있습니다.
내구성 : 견고한 프레임과 고품질의 재료를 사용하여 제작되어, 낮은 수리 비용과 긴 수명을 보장합니다.
부품 가용성: Amazone은 전 세계적으로 부품을 공급하고 있어, 필요한 경우 쉽게 부품을 구할 수 있습니다.

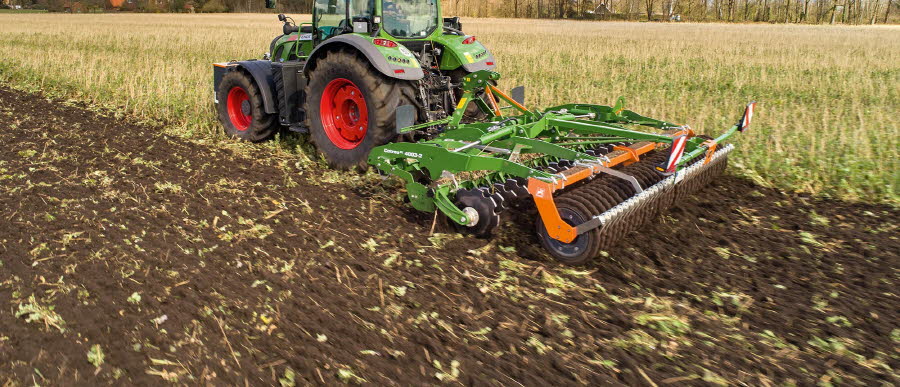

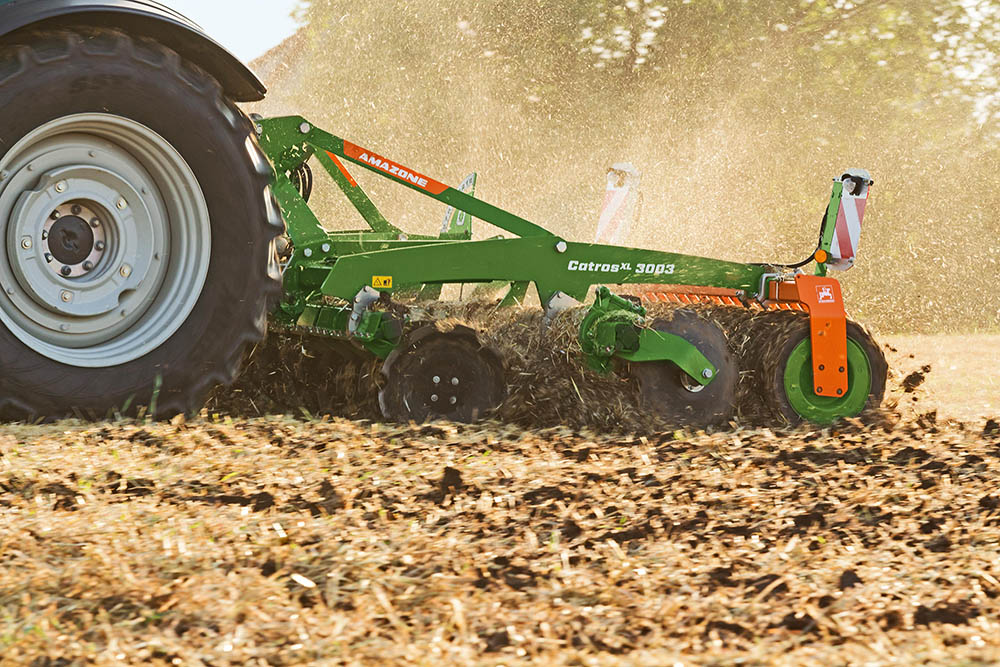

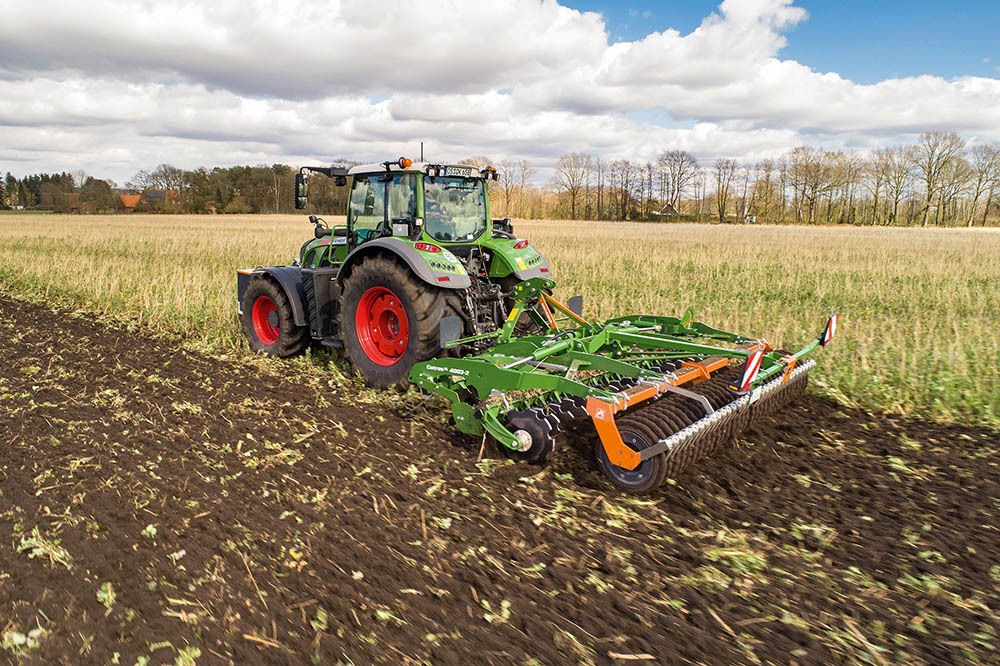

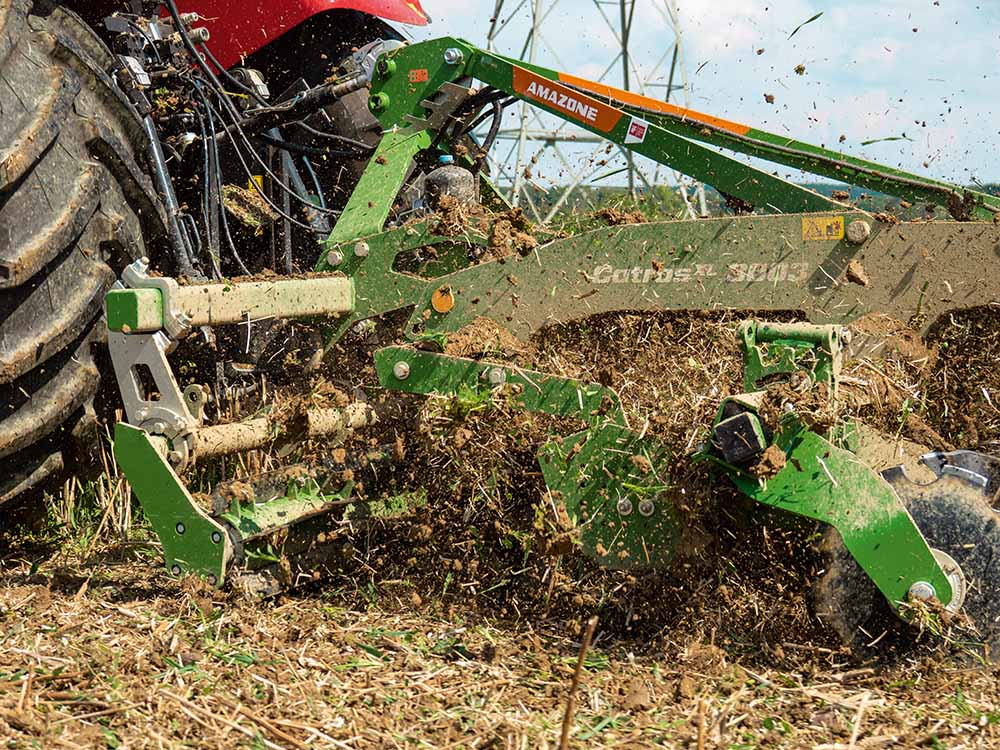

캐트로스XL 원판 쟁기
고성능의 강력한 경운작업

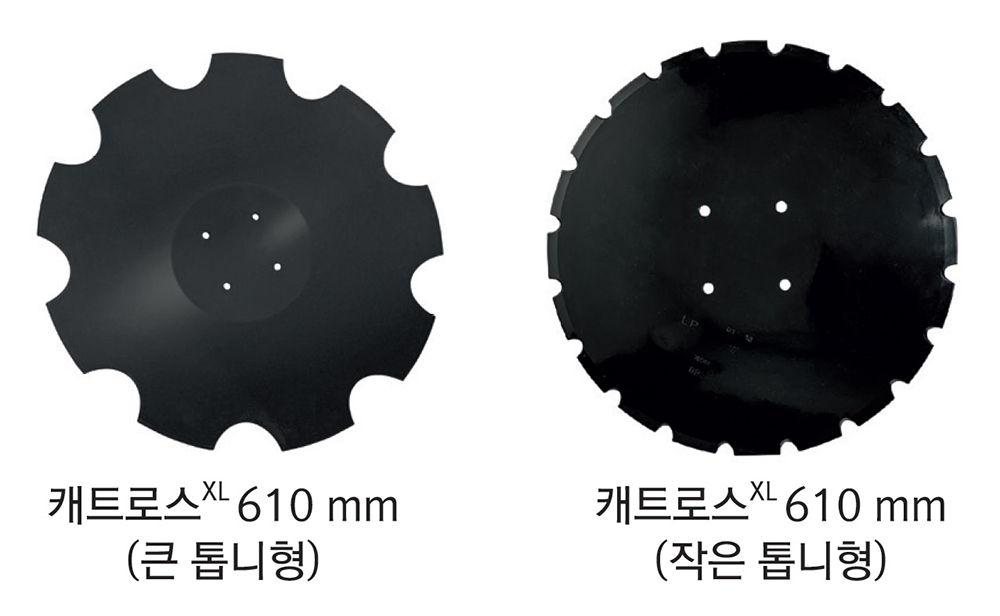

- 새로운 캐트로스XL 모델은 원판 디스크 직경이 610㎜이고, 최대 작업 깊이는 16㎝입니다.
- 넓은 디스크 간격 덕분에 캐트로스XL은 작업 속도가 빠릅니다. 개방 프레임 구조를 통해 사이짓기 작물, 옥수수, 벼 또는 감자 줄기 등의 경운 작업이 가능합니다.

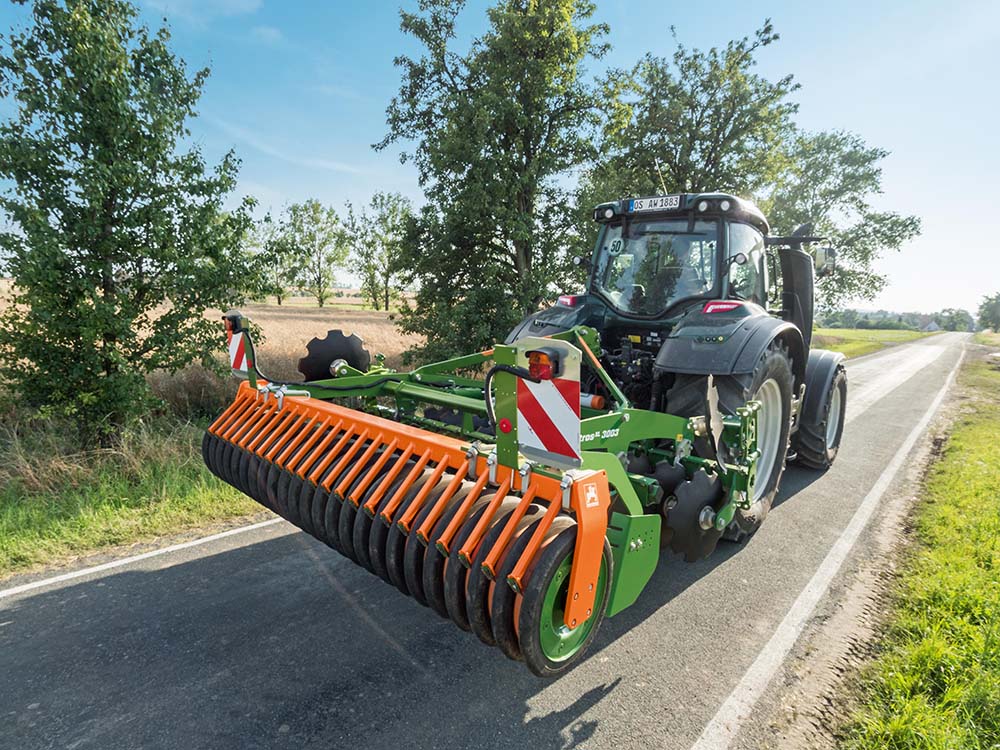

안전한 도로 견인

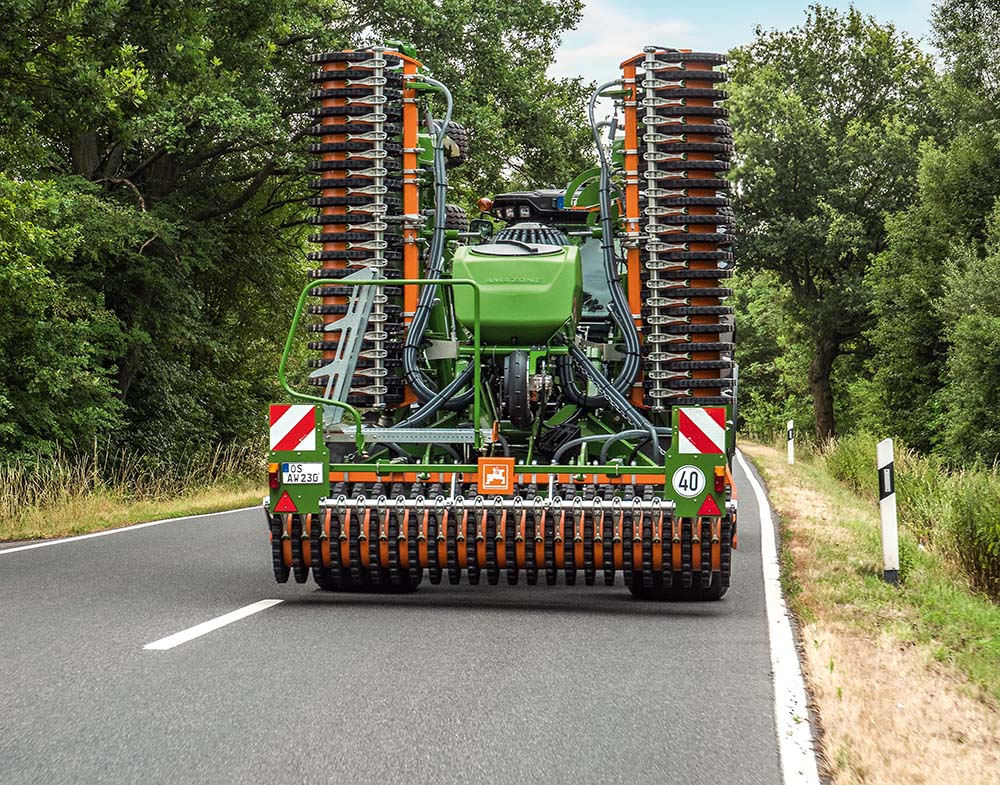

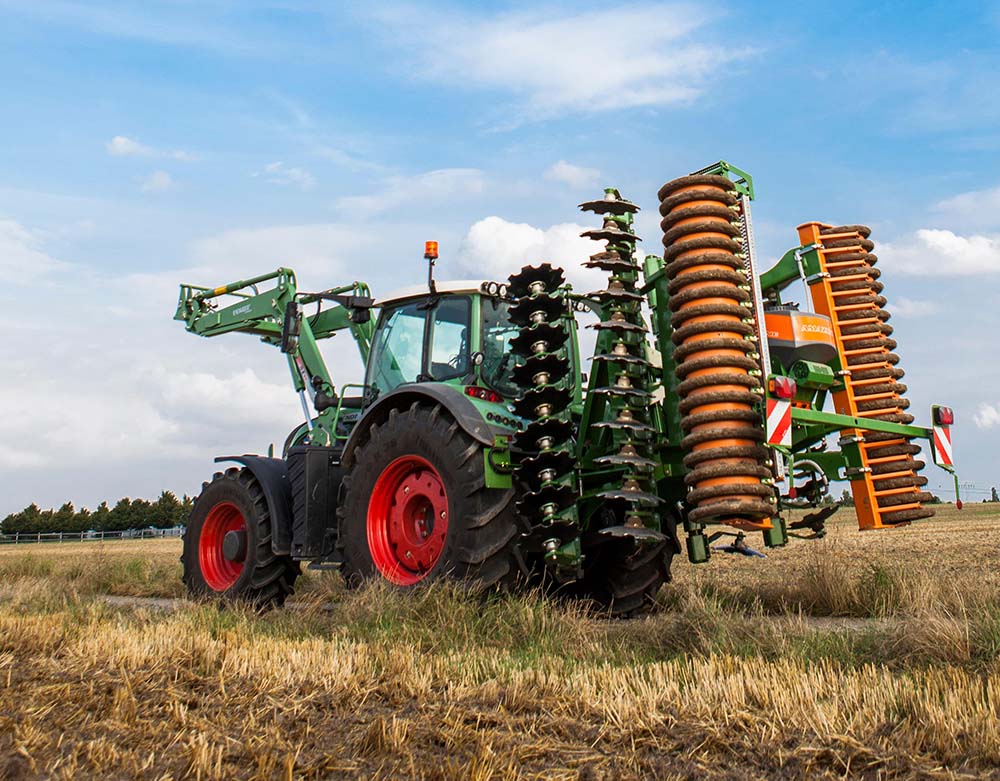

유압 접이식 작업기 프레임은 3m 이내의 작업 폭에서 안전한 도로 견인을 보장합니다.
- 개별 조정할 수 있는 측면 디스크가 장착되어 있습니다. 견인 위치에서 측면 디스크를 간단히 접을 수 있어 운송 시 견인폭을 조절할 수 있습니다.
작업 안전성
- 강력한 프레임: Catros+는 견고한 프레임 구조를 갖추고 있어, 높은 강도와 내구성을 제공합니다. 이는 장시간에 걸친 경운 작업에서도 기계의 변형을 최소화하고 안정적인 성능을 유지하도록 합니다.
- 최적화된 디스크 배열: 디스크는 X 형태로 배열되어 있어, 기계의 중앙에 균형 잡힌 작업 부하를 제공하고, 트랙터와의 일체감을 높여 작업 중 기계의 안정성을 향상시킵니다.
- 베어링 보호: 디스크 베어링은 특별한 보호 장치로 덮여 있어, 토양 속의 돌이나 기타 이물질로부터 베어링을 보호하고, 장기간 안정적인 작동을 보장합니다.
- 메인테넌스 프리 베어링: 윤활이 필요 없는 메인테넌스 프리(Maintenance-free) 베어링 시스템을 사용함으로써, 경운기의 장기적인 작업 안정성을 높입니다.
- 충격 흡수 기능: 충격과 진동을 흡수하는 기능이 있는 디스크 암을 갖추고 있어, 토양의 불균형이나 경작지의 장애물을 만났을 때 기계의 안정성을 유지할 수 있습니다.

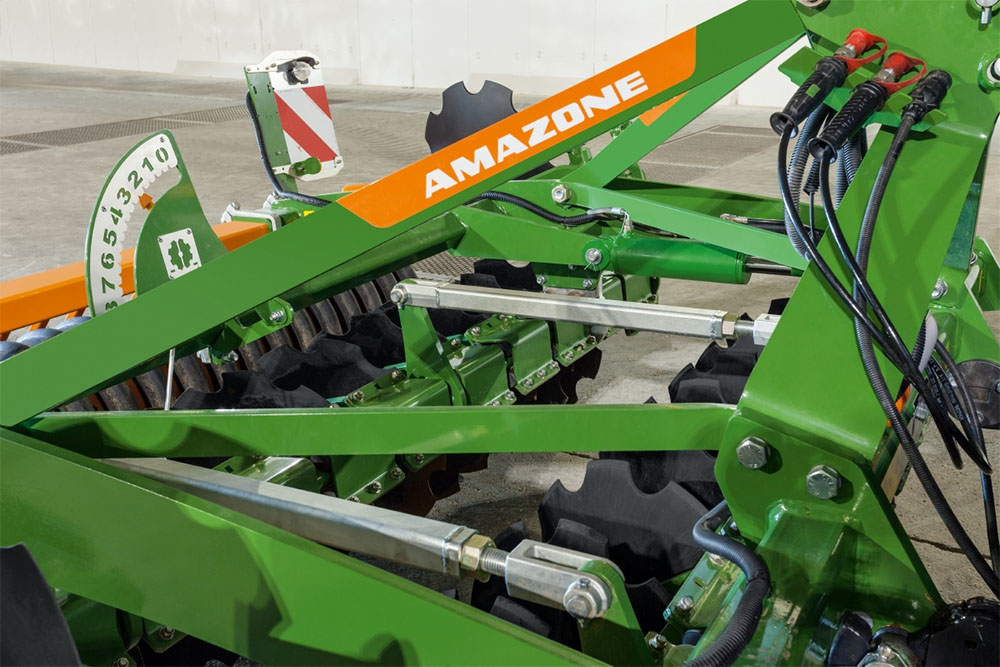

쉬운 디스크 개별 작업 깊이 조정
- 디스크 개별 작업 깊이 조정은 선택에 따라 수동식 또는 유압식으로 조절 가능
- 유압 깊이 조절: Catros+는 유압 시스템을 통해 작업 깊이를 쉽고 정확하게 조절할 수 있습니다. 이를 통해 다양한 토양 조건과 작업 요구 사항에 맞게 기계를 조정할 수 있으며, 안정적인 작업 깊이를 유지할 수 있습니다.
- 조절 가능한 후륜: 작업 깊이를 일정하게 유지하고, 기계의 뒤쪽을 지지하는 조절 가능한 후륜은 작업 중 기계가 안정적으로 유지되도록 돕습니다.

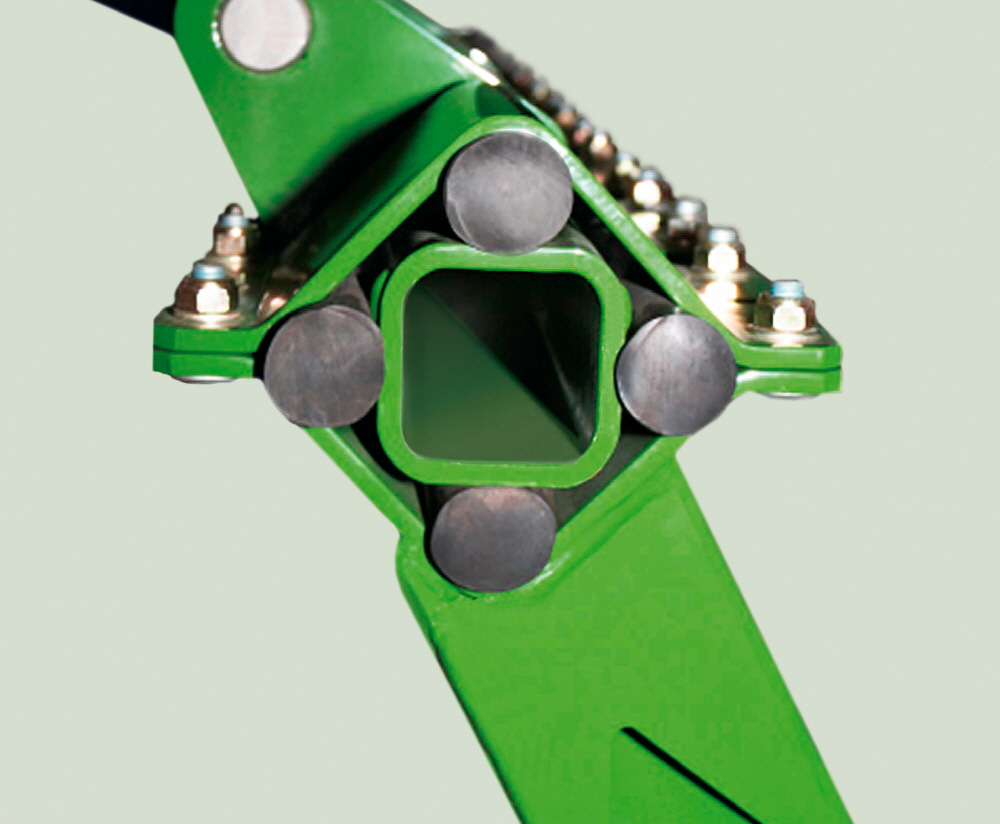

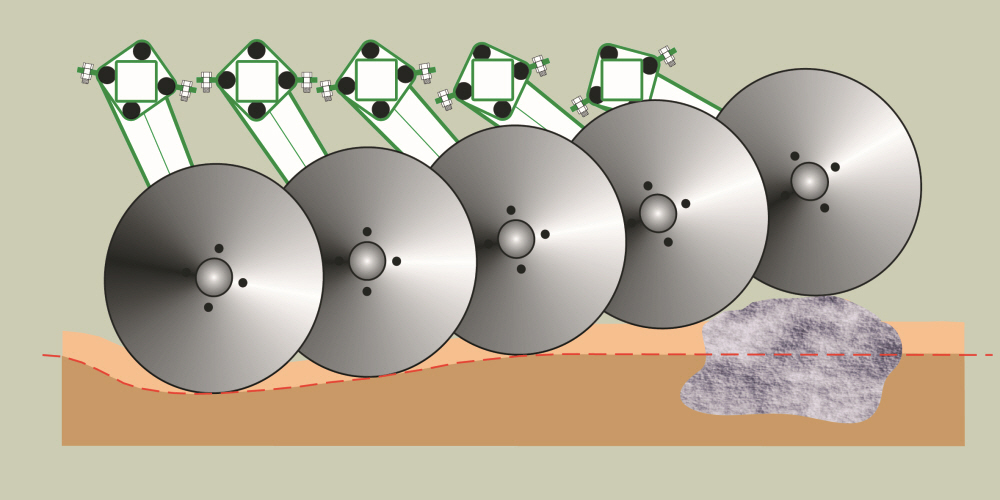

완벽한 컨투어 팔로잉과 개별 제어 디스크
- 캐트로스의 모든 모델의 디스크는 탄성 고무 스프링을 통해 각 프레임에서 개별적으로 제어됩니다.

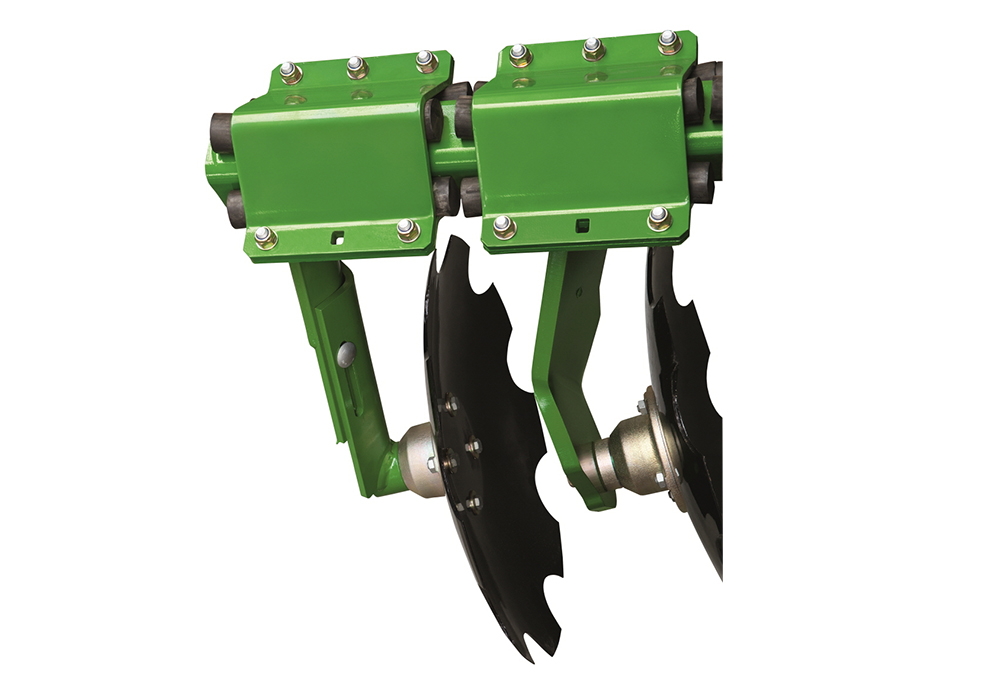

원활한 작업을 위한 디스크 각도
- 전방 17˚ 후방 14˚의 기울어진 각도의 Catros 디스크는 토양 혼합물이 첫번째열에서 두 번째 열의 디스크로 자연스럽게 전달되도록 고안되었습니다.

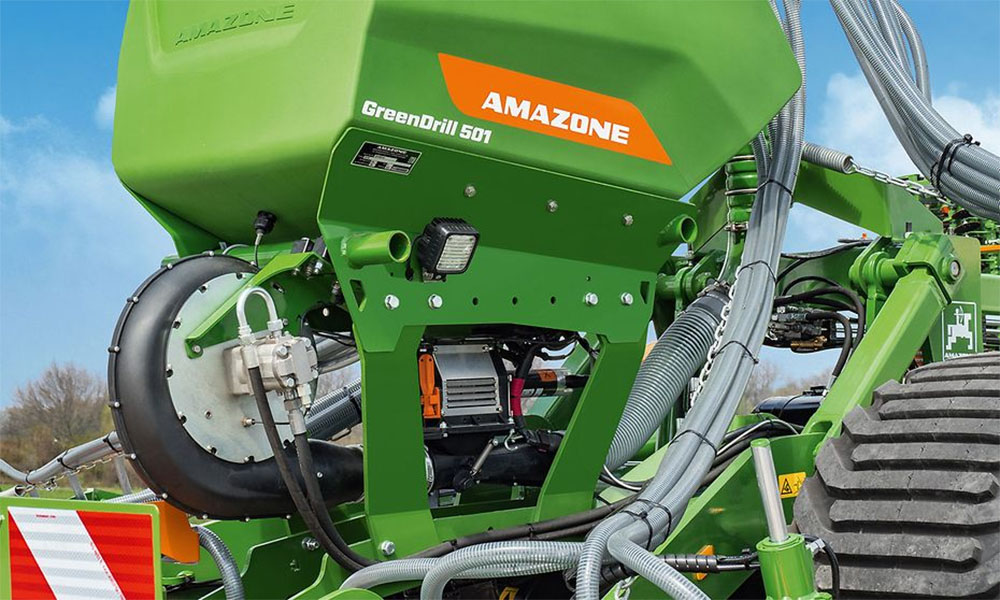

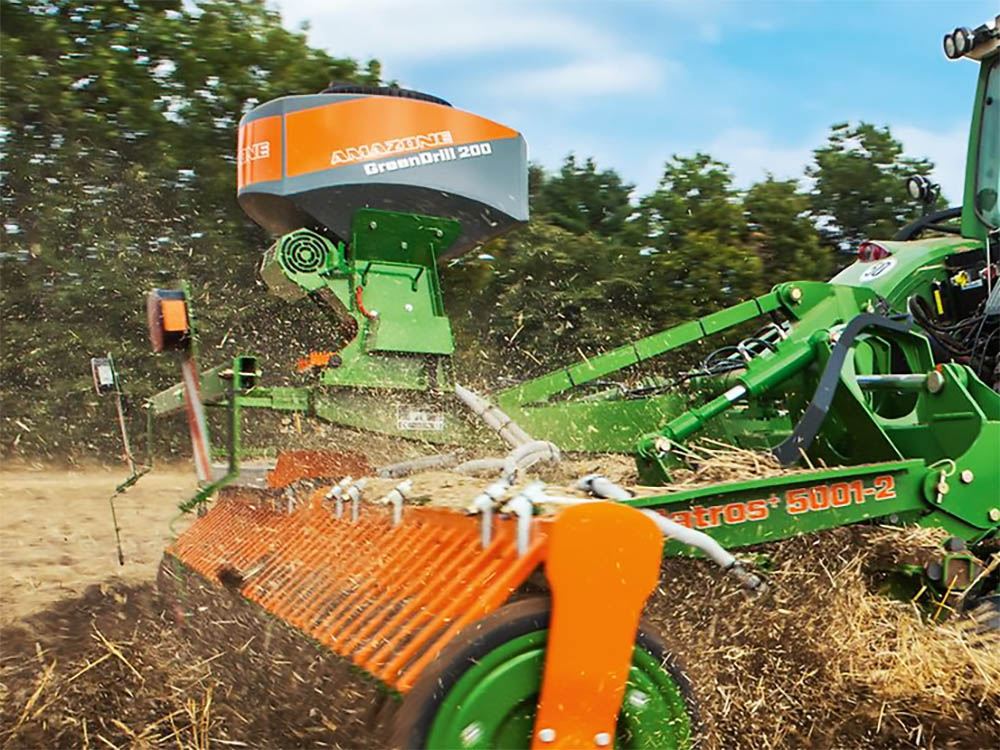

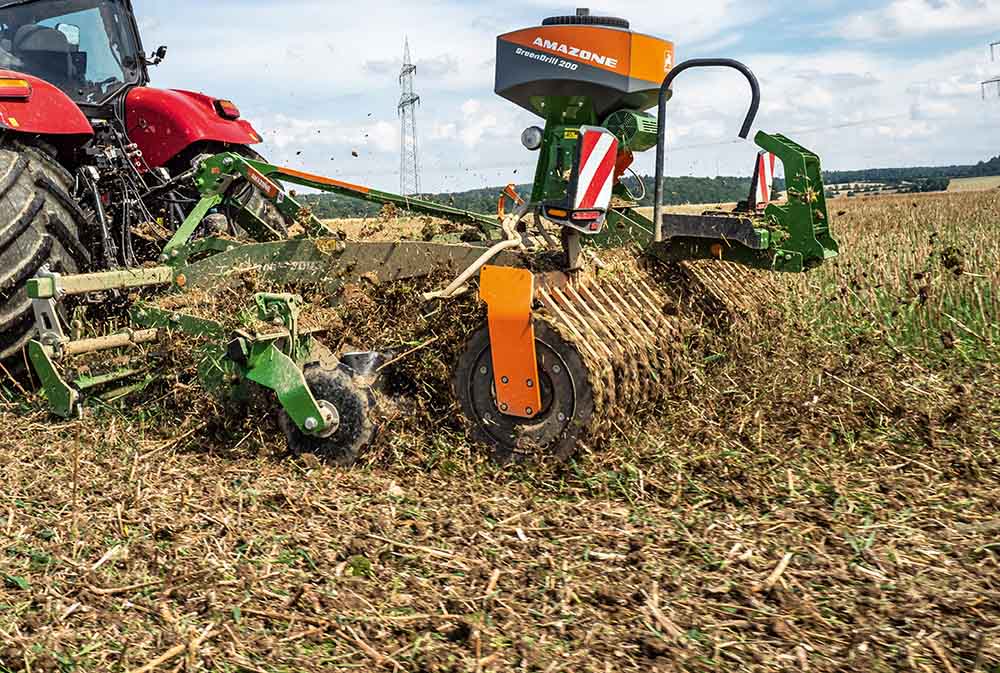

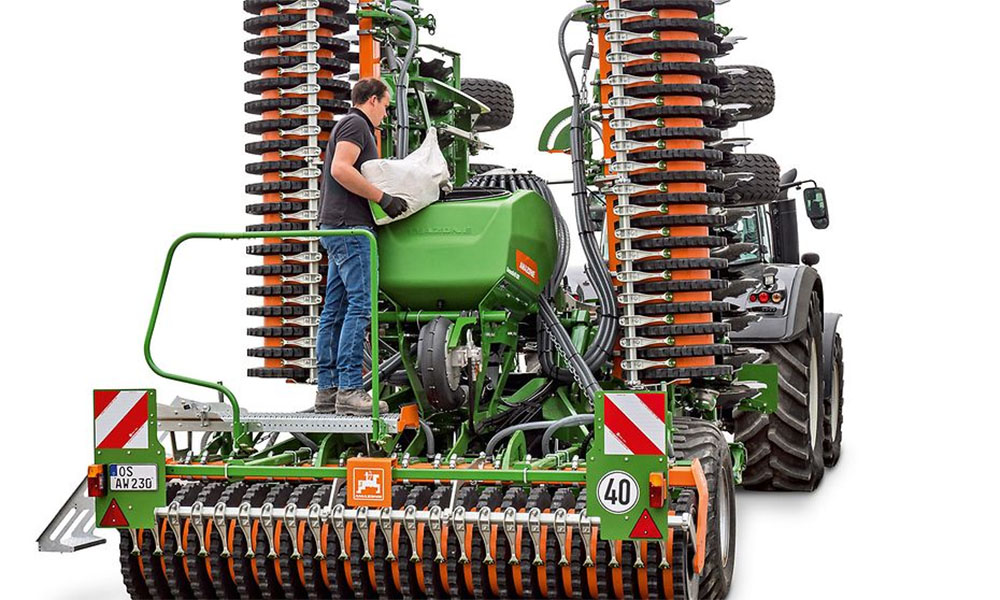

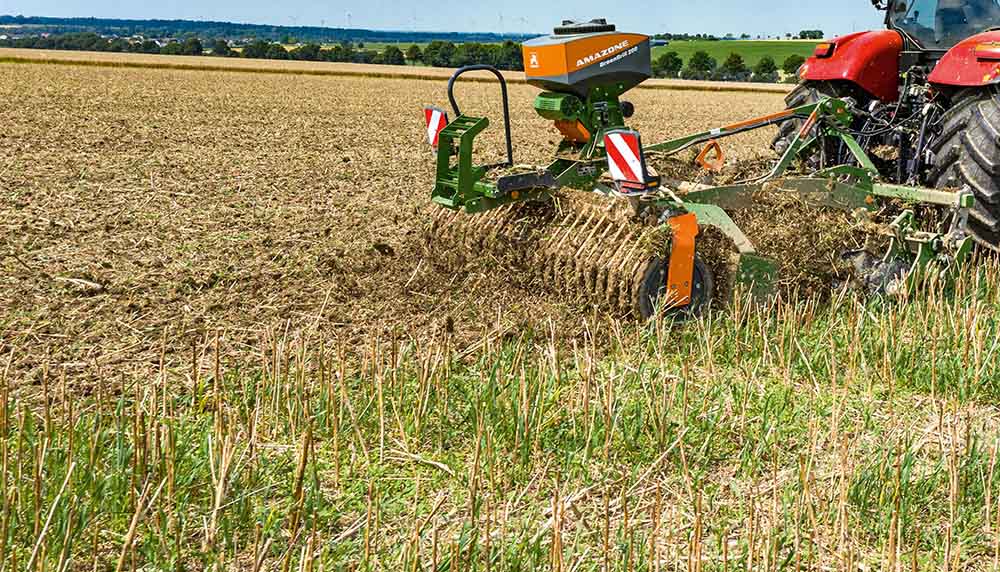

그린 드릴(산파용 파종기)
경운과 파종을 동시에!
- 아마존 그린 드릴의 주요 특징:
- 다목적 사용: GreenDrill은 겨자나 클로버와 같은 작은 종자부터 보리나 밀 같은 큰 종자까지 다양한 씨앗을 살포할 수 있습니다.
- 조절 가능한 살포량: 사용자는 필요에 따라 살포량을 조절할 수 있으며, 이는 정밀한 살포를 가능하게 합니다.다양한 계량 롤러를 사용하여 대량 살포 가능
- 간편한 조작
*계단으로 안전하고 편리하게 접근

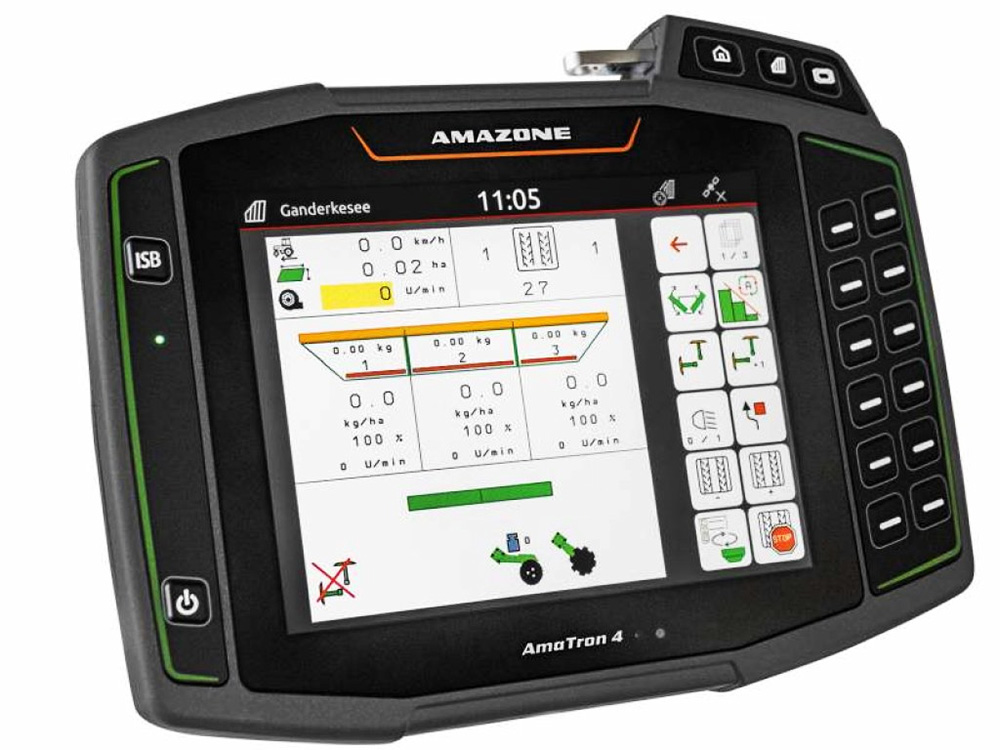

*ISOBUS(GD 501)로 구역 또는 현장별 맞춤형 작업 가능.
*그린 드릴 단말기로 트랙터 내부에서 조작 가능
-온 · 오프 기능
-파종 모터와 휀 조절 및 파종 모터 속도 설정이 가능
-작업 속도, 작업 면적, 작업 시간 등도 확인 가능 - 대용량 호퍼: 200L와 500L 중에 선택 가능. 큰 씨앗 호퍼를 통해 더 많은 면적을 보다 오랫동안 작업할 수 있습니다.
-
캐트로스 원판 쟁기와 그린 드릴을 결합 시 시너지 효과:
- 작업 효율성: 원판 쟁기로 토양을 경운하면서 동시에 그린 드릴을 사용해 씨앗을 파종함으로써 한 번의 작업으로 두 가지 과정을 완료할 수 있습니다.
- 토양 조건 최적화: 원판 쟁기는 토양을 세분화하고 잔해를 혼합하여 씨앗이 더 좋은 토양 조건에서 발아하도록 준비합니다.
- 비용 절감: 두 기계를 결합하여 사용함으로써 별도의 파종 작업을 위한 추가 기계 구입이나 작업 시간을 줄일 수 있습니다.
- 작업 시간 단축: 두 과정을 한 번에 수행함으로써 총 작업 시간을 단축시킬 수 있으며, 이는 특히 큰 면적의 농장에서 유리합니다.
- 작물의 성장 촉진: 경운과 파종을 동시에 수행함으로써 씨앗의 발아와 초기 성장이 더욱 촉진됩니다.

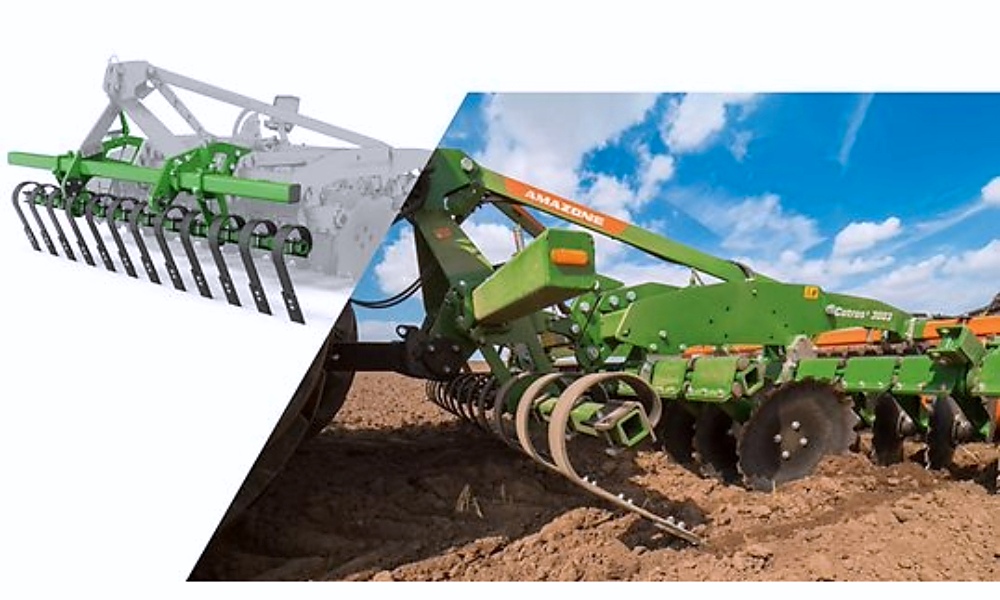

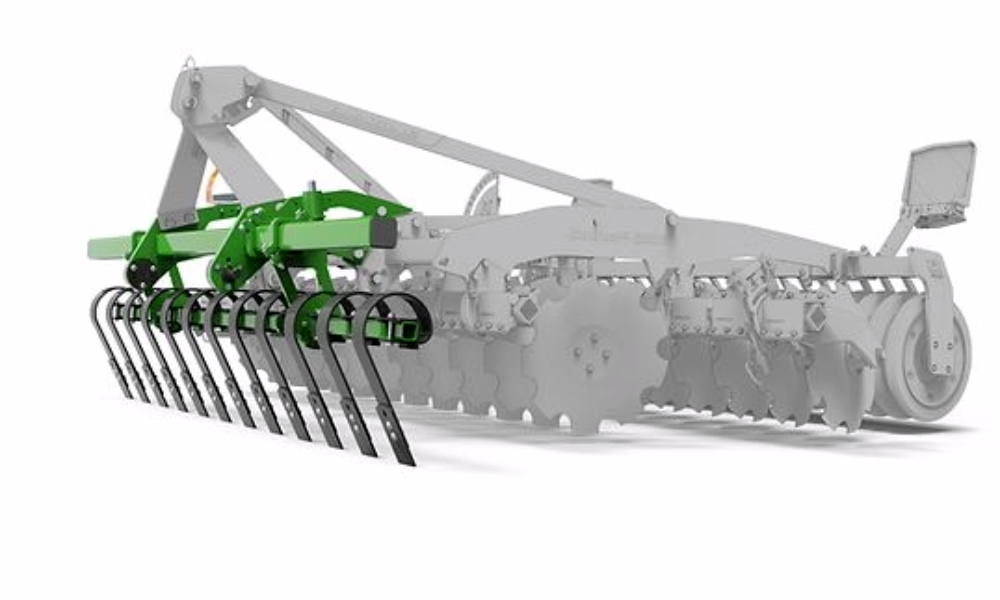

크러쉬보드 (옵션사양)
보다 더 나은 정지작업과 쇄토작업
- 쟁기질 후 거친 덩어리를 부수고 모판을 최적의 상태로 만들 수 있습니다.
- 쉽게 접근 가능한 조정 스핀을 통한 수동 조절
- [옵션 사항] 눈금자가 있는 편리한 무단 변속 유압 깊이 조절

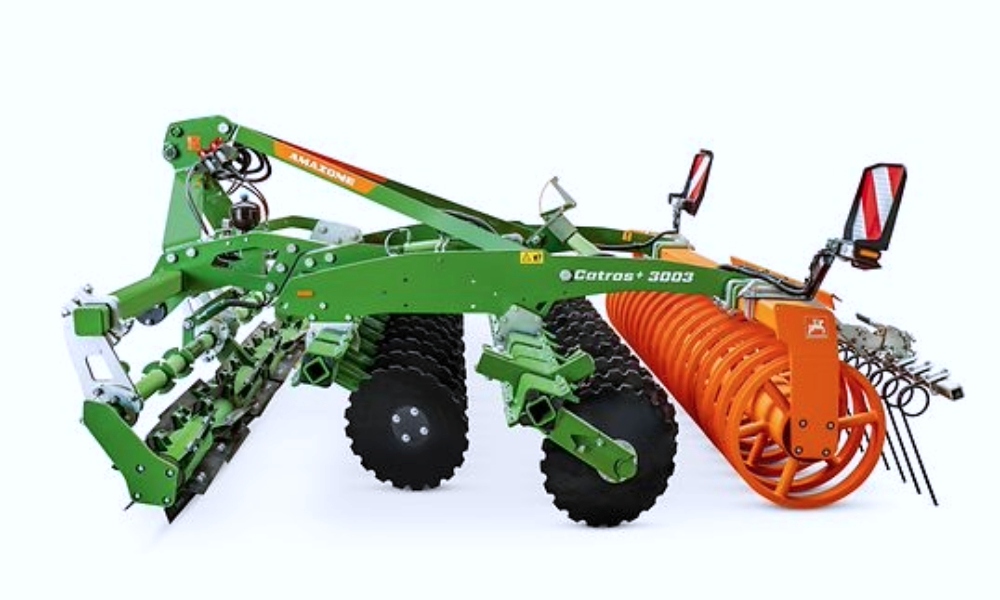

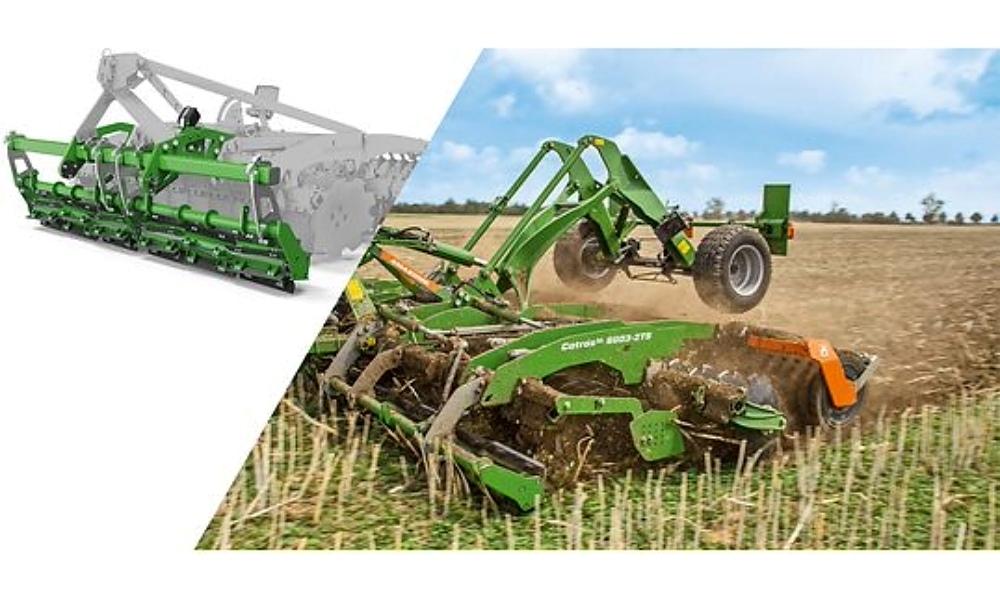

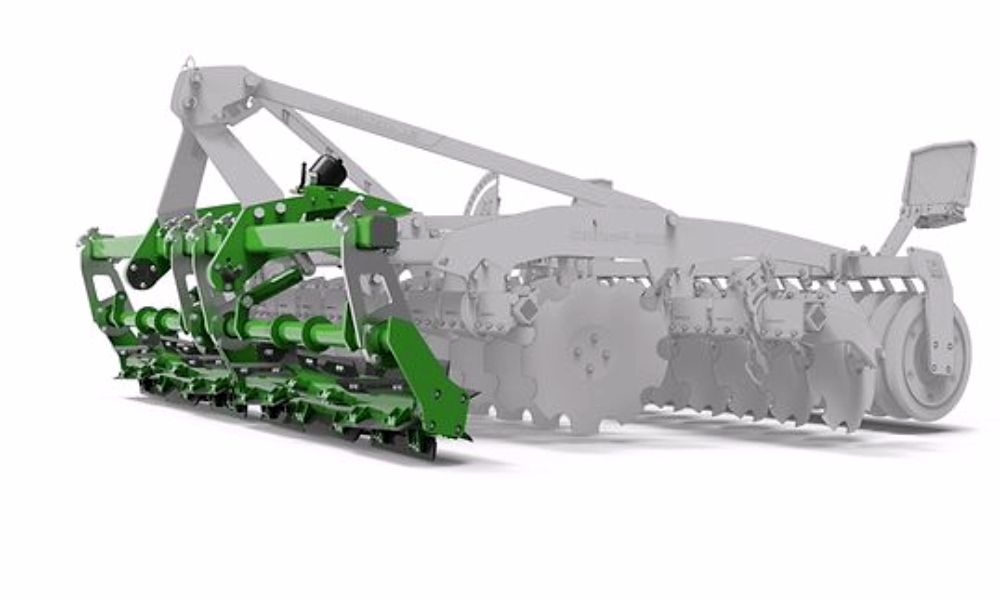

나이프롤러
- 캐트로스 원판쟁기와 나이프 롤러와 함께 사용하면 최대치로 작물을 분쇄하면서도 매우 얕은 토양을 경작할 수 있습니다.
- 나이프 롤러는 진행 방향에 수직으로 많은 유기물을 파쇄하고, 디스크는 진행 방향으로 파쇄합니다.
- 나이프 롤러가 필요하지 않은 경우, 유압으로 들어올릴 수 있어 견인력 요구를 줄일 수 있습니다.
- 330mm 직경의 롤러의 높은 원주속도 덕분에 최적의 파쇄 결과를 얻을 수 있으며, 개별 롤러 세그먼트 덕분에 우수한 지형 추종성을 가집니다.
- V자 형태로 배치된 칼날로 인해 작업 중 측면 견인력이 없으며, 금속면 씰로 인한 내구성 높은 베어링과 긴 수명, 밀폐된 롤러 중앙축 설계로 인한 내구성이 특징입니다. 또한 두 개의 절단 날을 가진 열처리된 드릴 강철로 만든 가역 칼날 덕분에 마모 비용이 절반으로 감소합니다.
롤러/해로우
캐트로스XL 03 마운트형 콤팩트 디스크 해로우

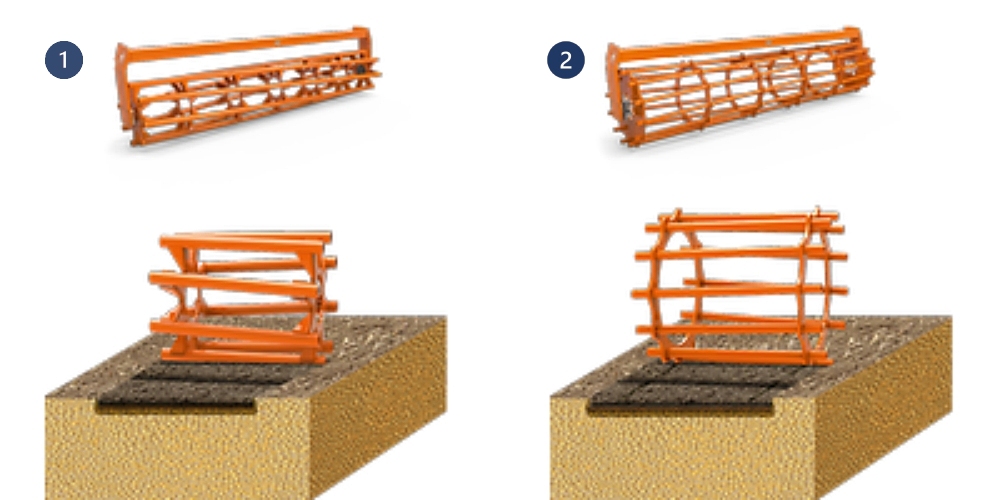

1.SW 케이지 롤러 520mm
2.SW 케이지 롤러 600mm

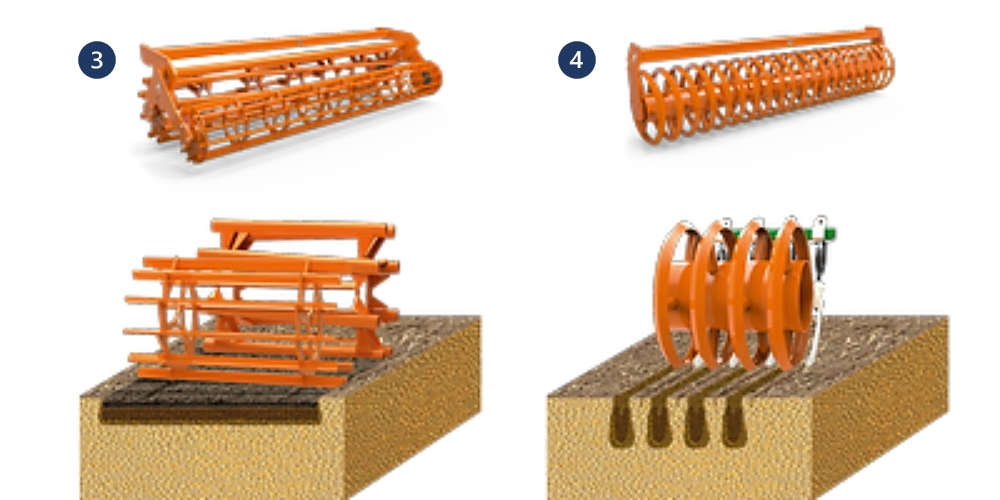

3. TW 탠덤 롤러 520/380mm
4.WW 앵글 프로파일 롤러 580mm

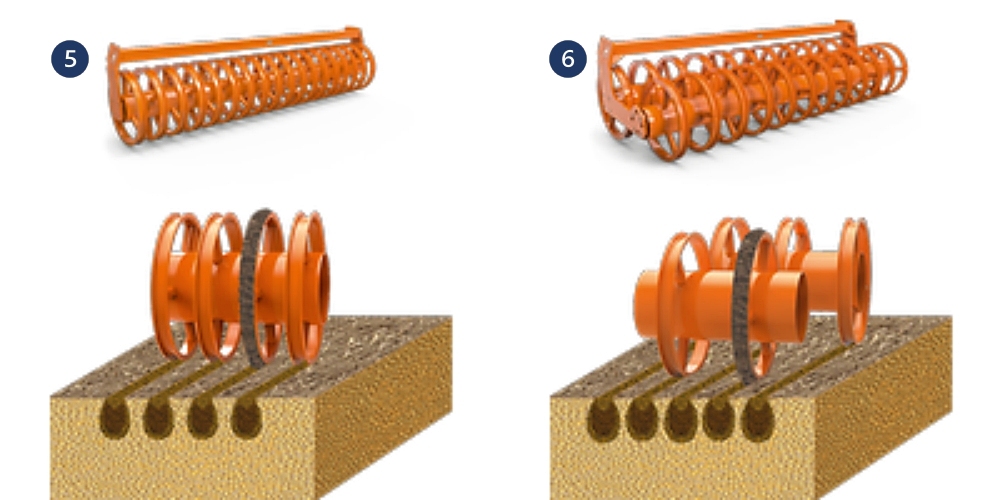

5.UW U-프로파일 롤러 580mm
6.DUW 이중 U-프로파일 롤러 580mm

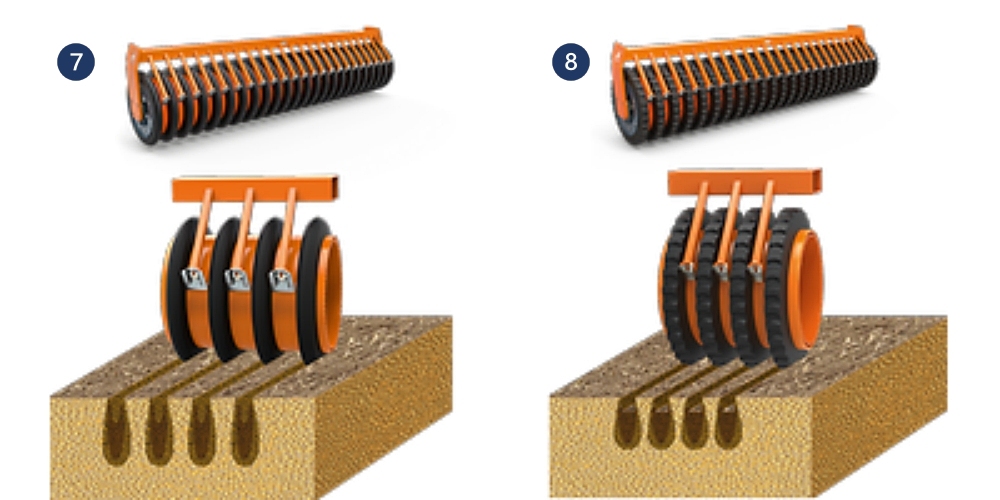

7. KW 쐐기 링 롤러 580mm
8.매트릭스 타이어 트레드 프로파일이 있는 KWM 원추 롤러 600mm

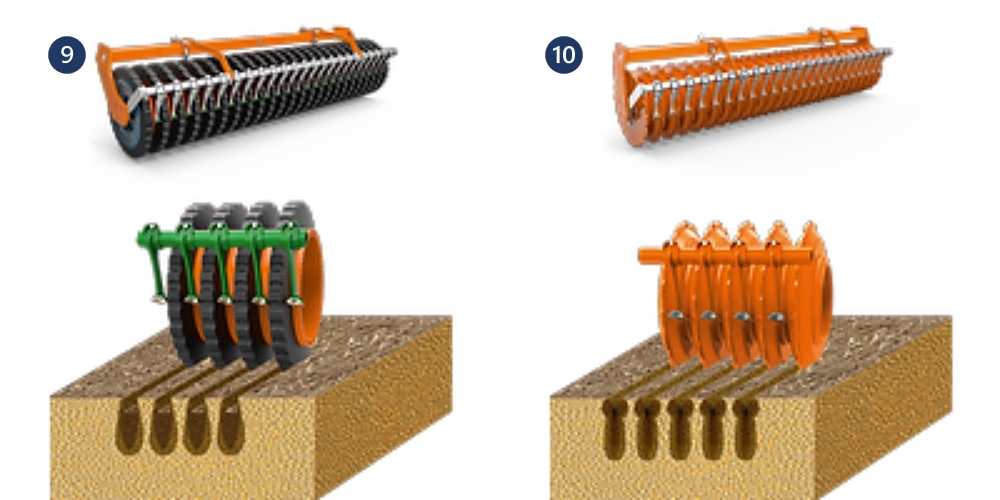

9. 매트릭스 타이어 프로파일이 있는 KWM 쐐기 링 롤러 650mm
10. DW 디스크 롤러 600mm

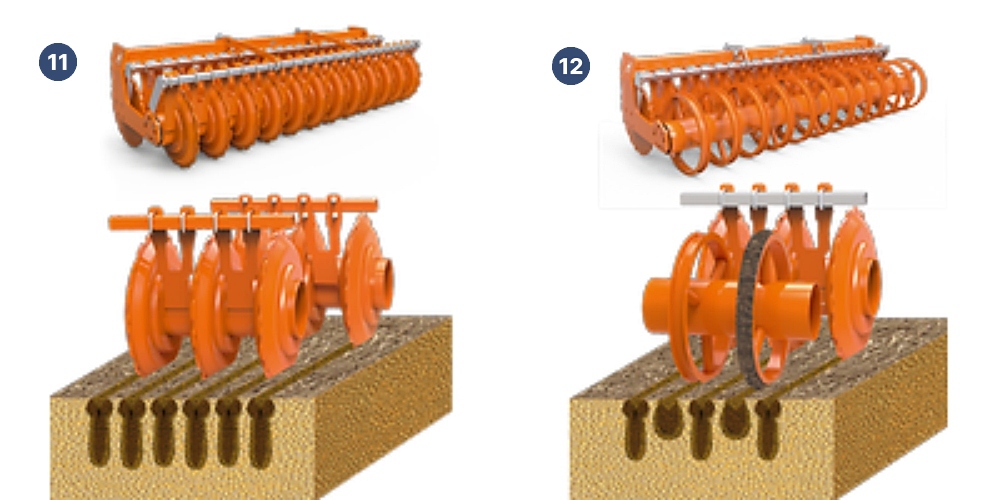

11.DDW 이중 디스크 롤러 600mm
12.이중 디스크 U 프로파일 롤러 DDU 600mm

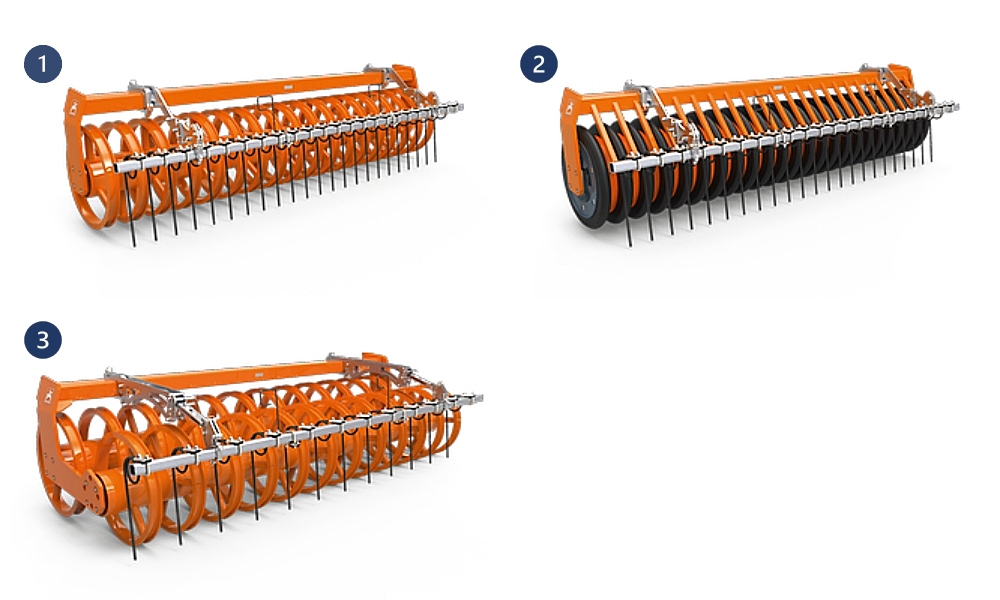

후방 롤러와 해로우 결합
완벽한 토양 준비
- 옥수수나 사탕무의 모판을 준비하기 위해 아마존 컴팩트 디스크 해로우는 다양한 롤러에 추가로 후방 해로우를 장착할 수 있습니다. 이를 통해 매우 잘게 부서진 토양 표면 구조를 만들어 작물의 최적의 발아 조건을 제공합니다. 또한, 해로우를 사용하면 짚 분산이 최적화되는 추가 이점이 있습니다. 다음과 같은 시스템을 사용할 수 있습니다.
*TS주행 장치와 함께 사용할 경우 후방롤러 회전이 불가능합니다.
- SW, PW, KW 및 UW 후방 롤러용 해로우 시스템
- WW 후방 롤러용 스프링 나이프 시스템
- KWM 및 DW 후방 롤러용 해로우 시스템

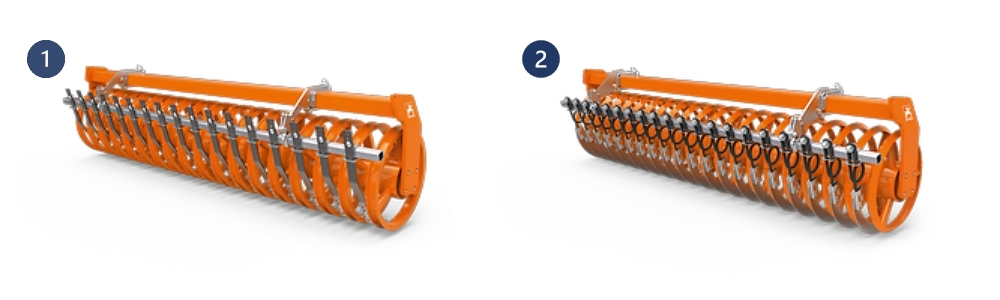

- UW 후방 롤러용 스프링 클리어링 시스템
- TW 및 DUW 후방 롤러용 해로우 시스템
제원표
아래 제원표는 가로로 이동이 가능합니다! 표 위에서 손으로 이동시켜 보세요!
| 모델명 | 캐트로스XL 3003 | 캐트로스XL 3503 | 캐트로스XL 4003 |
| 작업폭 (m) | 3.00 | 3.50 | 4.00 |
| 작업 속도(㎞/h) | 12~18 | 12~18 | 12~18 |
| 소요마력(㎾/hp) | 88 / 120 | 103 / 140 | 118 / 160 |
| 디스크 직경 / 두께(㎜) | 610 / 6 | 610 / 6 | 610 / 6 |
| 디스크 간격(㎜) | 250 | 250 | 250 |
| 디스크 수 | 2×12 | 2×14 | 2×16 |
| 작업 깊이 (m) | 5~16 | 5~16 | 5~16 |
| 운송폭 (m) | 3.00 | 3.50 | 4.00 |
| 운송 길이 (m) | 1.50 | 1.50 | 1.50 |
| 중량(㎏) | 1,470 | 1,710 | 1,940 |
아래 제원표는 가로로 이동이 가능합니다! 표 위에서 손으로 이동시켜 보세요!
| 모델명 | 캐트로스 3001, 캐트로스 + 3001 | 캐트로스 3501, 캐트로스 + 3501 | 캐트로스4001 , 캐트로스 + 4001 | 캐트로스4001-2 , 캐트로스 + 4001-2 | 캐트로스5001-2 , 캐트로스 + 5001-2 | 캐트로스6001-2 , 캐트로스 + 6001-2 |
| 작업폭 (m) | 3.00 | 3.50 | 4.00 | 4.00 | 5.00 | 6.00 |
| 작업 속도(㎞/h) | 12~18 | 12~18 | 12~18 | 12~18 | 12~18 | 12~18 |
| 최소 요구 마력(㎾/hp) | 66 / 90 | 77 / 105 | 91 /125 | 91 /125 | 110 / 150 | 130 / 180 |
| 디스크 지름 / 두께(㎜) | 캐트로스 460 / 4 / 캐트로스+ 510 / 5 | 캐트로스 460 / 4 / 캐트로스+ 510 / 5 | 캐트로스 460 / 4 / 캐트로스+ 510 / 5 | 캐트로스 460 / 4 / 캐트로스+ 510 / 5 | 캐트로스 460 / 4 / 캐트로스+ 510 / 5 | 캐트로스 460 / 4 / 캐트로스+ 510 / 5 |
| 디스크 간격(㎜) | 250 | 250 | 250 | 250 | 250 | 250 |
| 디스크 수 | 2×12 | 2×14 | 2×16 | 2×16 | 2×20 | 2×24 |
| 작업 깊이 (㎝) | 캐트로스 3~12 / 캐트로스+ 3~15 | 캐트로스 3~12 / 캐트로스+ 3~15 | 캐트로스 3~12 / 캐트로스+ 3~15 | 캐트로스 3~12 / 캐트로스+ 3~15 | 캐트로스 3~12 / 캐트로스+ 3~15 | 캐트로스 3~12 / 캐트로스+ 3~15 |
| 견인 길이 (m) | 2.45 | 2.45 | 2.45 | 2.65 | 2.65 | 2.65 |
| 견인 넓이 (m) | 3 | 3.7 | 4.1 | 2.95 | 2.95 | 2.95 |
| 견인 높이 (m) | 1.7 | 1.7 | 1.7 | 2.5 | 3 | 3.5 |
| 중량 - 기본(㎏) | 1150 / 1200 | 1210 / 1330 | 1380 / 1440 | 2240 / 2300 | 2350 / 2670 | 2455 / 2840 |
| 중량 - 롤러 및 옵션 포함 (㎏) | 1690 / 1740 | 1880 / 1940 | 2070 / 2130 | 2990 / 3050 | 3260 / 3580 | 3485 / 3870 |
